商用厨房设计图标绘制原则

发布日期：2022-04-18　作者：水纹商厨城-商用厨房3D设计软件-商用厨房设计　浏览：324

商用厨房设计技术与计算机绘图技术普及并行发展，为了开发市场的需要，商用厨房设计技术采用了彩色形象化图标。由于没有统一的绘制原则，厨房设备图标还需进一步形象化、复杂化。在商用厨房设计中，由于厨房设备种类繁多，加之同一种厨房设备名称不同、绘制方法不同赋予的信息含义不同，很多业内人员不能准确无误地区分，必须对照设备表。建筑设计规范所使用的图标，采用了简单抽象的符号加上拼音符号、文字说明等技术手法，简单抽象，清晰明了，信息准确，全国通用。要把厨房设计技术规范化、标准化，图标绘制就是一项重要内容。为了使图标在实际使用中更加方便、实用、包含的信息量更大，总结图标绘制原则如下。
商用厨房设计图标

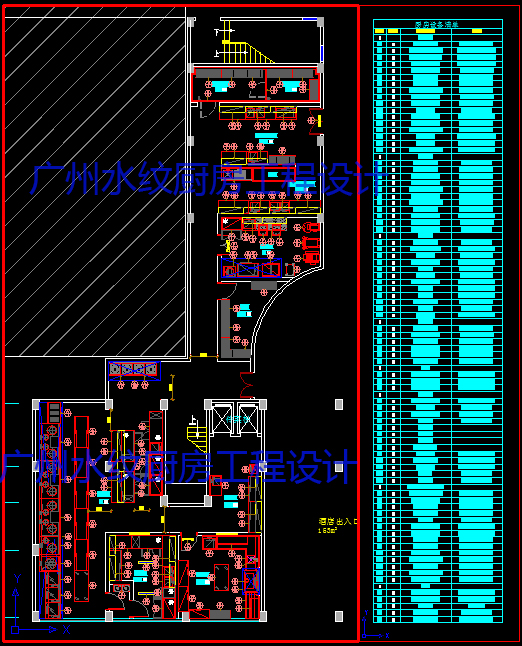

商用厨房设计方案

1. 简洁明了便于识别

图标与标识作用在于便于识别与交流，容易识别是便于交流的前提。图标最重要的原则在于便于识别与区别。计算机技术的迅速发展，为商用厨房设计带来了极大的方便。厨房设备图标在形象化的基础上，力求简洁明了，易于识别，不应过度追求形象化。在形象简洁的基础上逐步统一，用最简单的线条绘制便于识别的图标，就是最适合的图标，也便于与建筑、装修、其他辅助系统设计的技术交流与沟通，可以减少许多说明的麻烦。过度追求形象，线条过多过密，必然重叠不易识别，绘制、应用、更改都会增加工作量.还会占用较多的计算机内存，增加运行负担，降低速度。水纹商用厨房设计软件有丰富的设备图库，可以快速制图，大大节省设计师绘图时间。

2. 统一绘制方法与名称便于交流

商用厨房设备图标要形成公认的技术语言，就需要统一的绘制方法与名称，应使用公众惯用的名称与文字，绘制方法要简便，要符合大多数人的识别习惯。

3. 增加图标信息

图标不仅仅是代表一种厨房设备，准确地反映设备投影尺寸，而且还应该表示出厨房设备、机械有关技术信息，如设备的种类、材质、热源等，让其他专业技术人员识别其中相关的信息。

4. 图标信息准确

图标信息准确建立在统一标识格式和名称的基础上,在行业内及相关专业成为通用的技术语言。除投影平面尺寸准确以外，还应该有类别、功能用途等准确信息。

5. 使用方便

设计绘制图标用于交流和传达技术要求，图标绘制的线条应该使用较深的颜色、较宽的线条，即使黑白打印也可以看清楚。浅黄、浅蓝、浅绿等浅色，由于打印机设置不尽相同，有时打印效果不易分辨。

6. 便于专业区分

厨房辅助系统设计标准大多与建筑图标相同，由于建筑设计与厨房设计存在设计单位的区别，考虑的角度和重点也不尽相同。由于建筑设计单位不便深入了解厨房设计的要求与原则，大多由厨房专业进行二次设计，为了便于区别一次与二次设计的区别，厨房专业设计在图标上应略有差别。在图层控制上也不要使用相同图层，便于区别比较，取长补短。
