排烟管道标注与清单生成功能

排烟管道标注与清单生成功能

水纹商厨CAD&3D设计软件

一、功能概述

水纹商厨CAD&3D设计软件集成排烟图纸智能清单生成，针对排烟、新风系统图纸，实现管道与设备自动编号、管道尺寸标注、标注样式切换、标注一键清理，完成图纸编号后直接输出 Excel 格式排烟报价清单，并且支持自定义修改清单模板，解决传统设计中手动编号、手动统计工程量、手动制作报价清单效率低、容易漏算错算的痛点，提升通风工程出图、算量报价整体工作效率。

二、传统编号标注与清单制作难点

在传统工作方式下，商厨排烟系统设计的收尾环节主要卡在下面五件事上，这也是商用厨房设计项目中普遍存在的效率瓶颈。

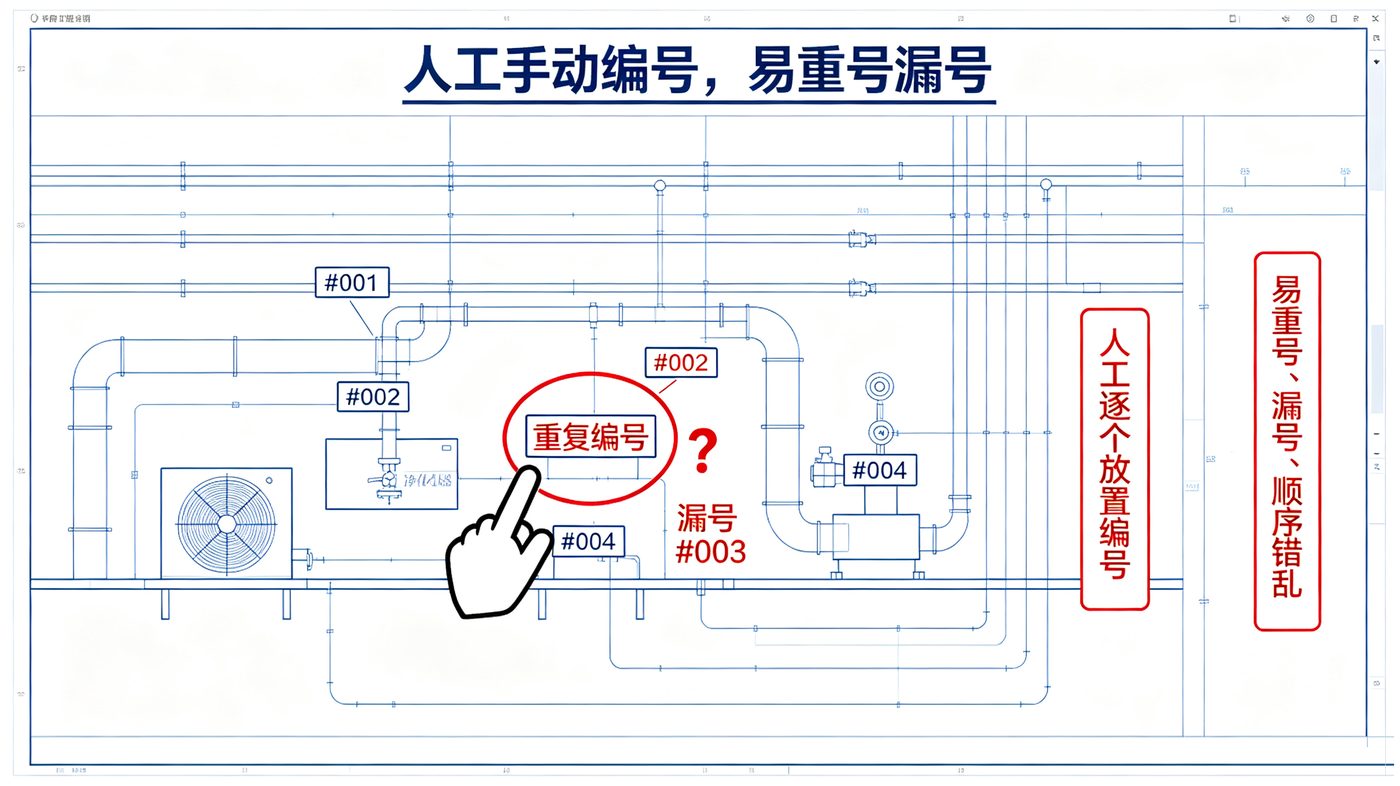

2.1 管道、设备编号完全人工操作，容易重号、漏号

编号需要设计师手动输入文字或者属性块，逐个放置在管道、设备位置，项目管道、设备数量大时，重复工作量巨大。

人工编号极易出现重复编号、漏编设备、编号顺序错乱，后期审图需要逐张图纸核对。

删除或者新增管道设备后，原有编号序列被打乱，需要人工重新梳理全部编号，极易出现遗漏。

2.2 图纸修改后，标注、编号同步更新困难

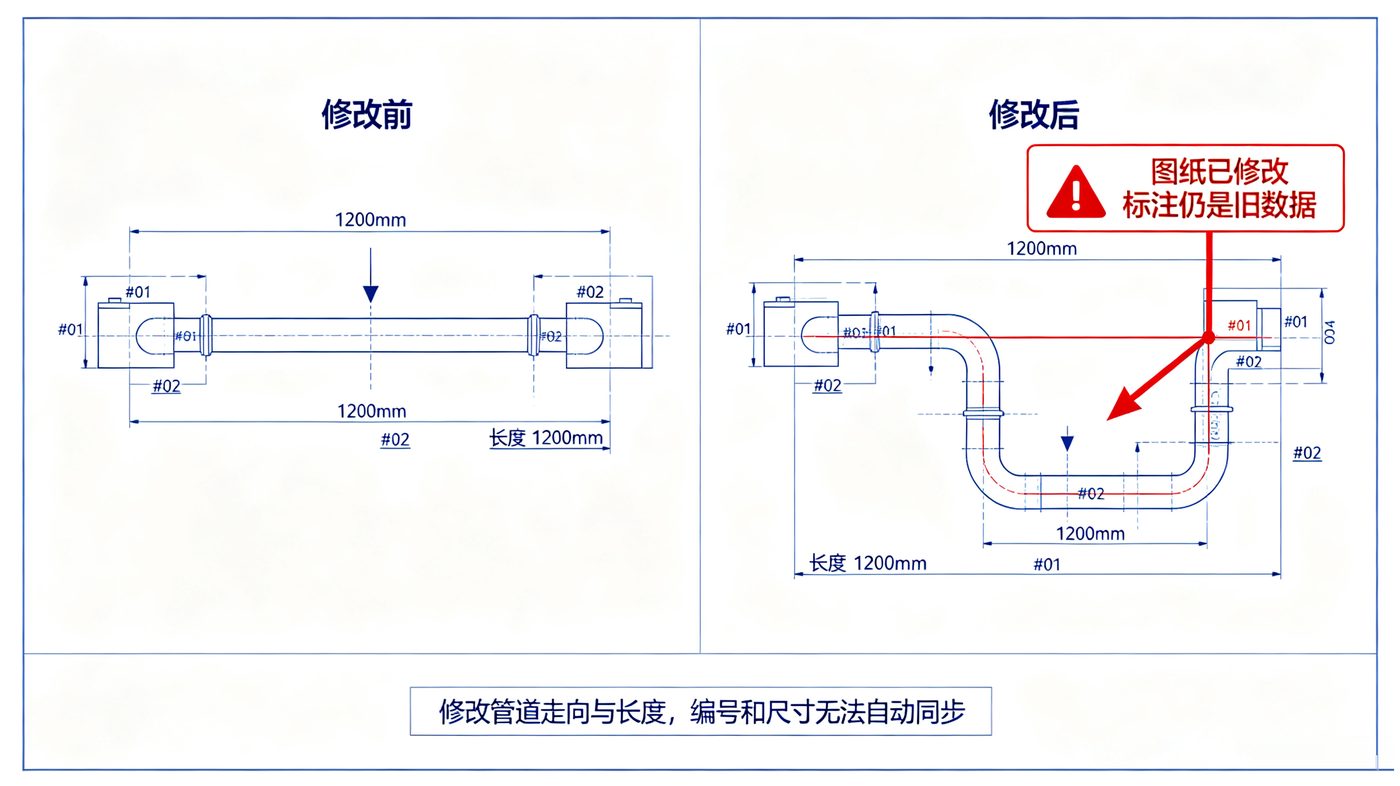

调整管道走向、修改管段长度、增减设备之后，管道实际尺寸发生变化，但原有编号、尺寸标注不会自动更新。设计师需要删除旧标注，重新进行编号与尺寸标注，大量重复劳动。

经常出现图纸已经改完，但编号、标注还是旧数据，造成图纸标注与实际管道尺寸不一致，给施工下料带来错误依据。

2.3 材料统计依靠人工抄数，出错概率高

CAD 图纸只是普通线条图元，管道长度、设备规格没有内置属性，无法自动提取数据。

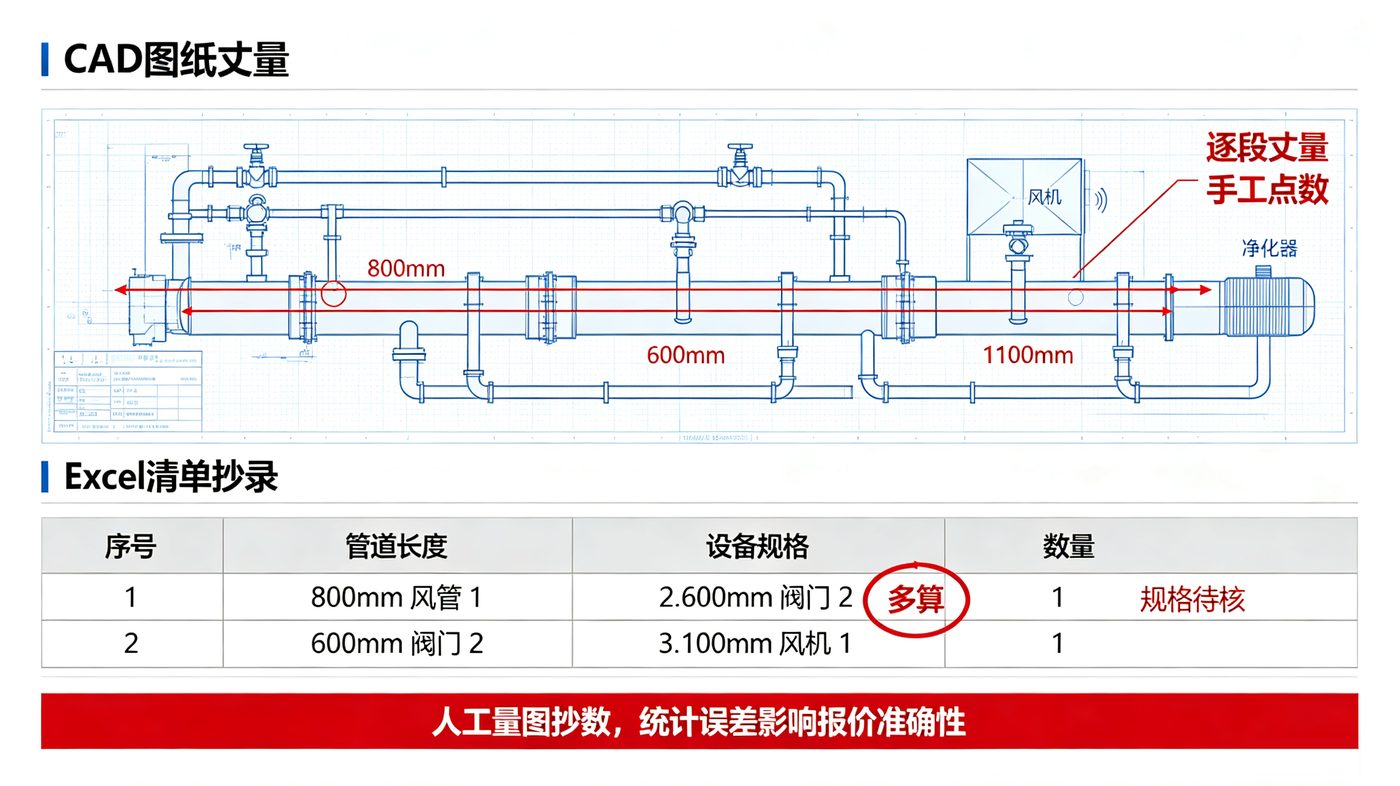

需要设计师在 CAD 图纸上逐段丈量管道长度，统计阀门、风机、净化器等设备数量，手动抄写到 Excel 表格。

管段数量多、设备种类繁杂时，容易出现少算、多算、规格写错，直接影响项目报价准确性。

2.4 Excel 清单模板修改维护麻烦

传统清单多为固定 Excel 表格，每次项目需要增减字段、调整表格格式时，需要手动复制修改表格。

修改后的模板无法永久保存复用，下一个新项目又要重新调整表格格式，模板版本混乱。

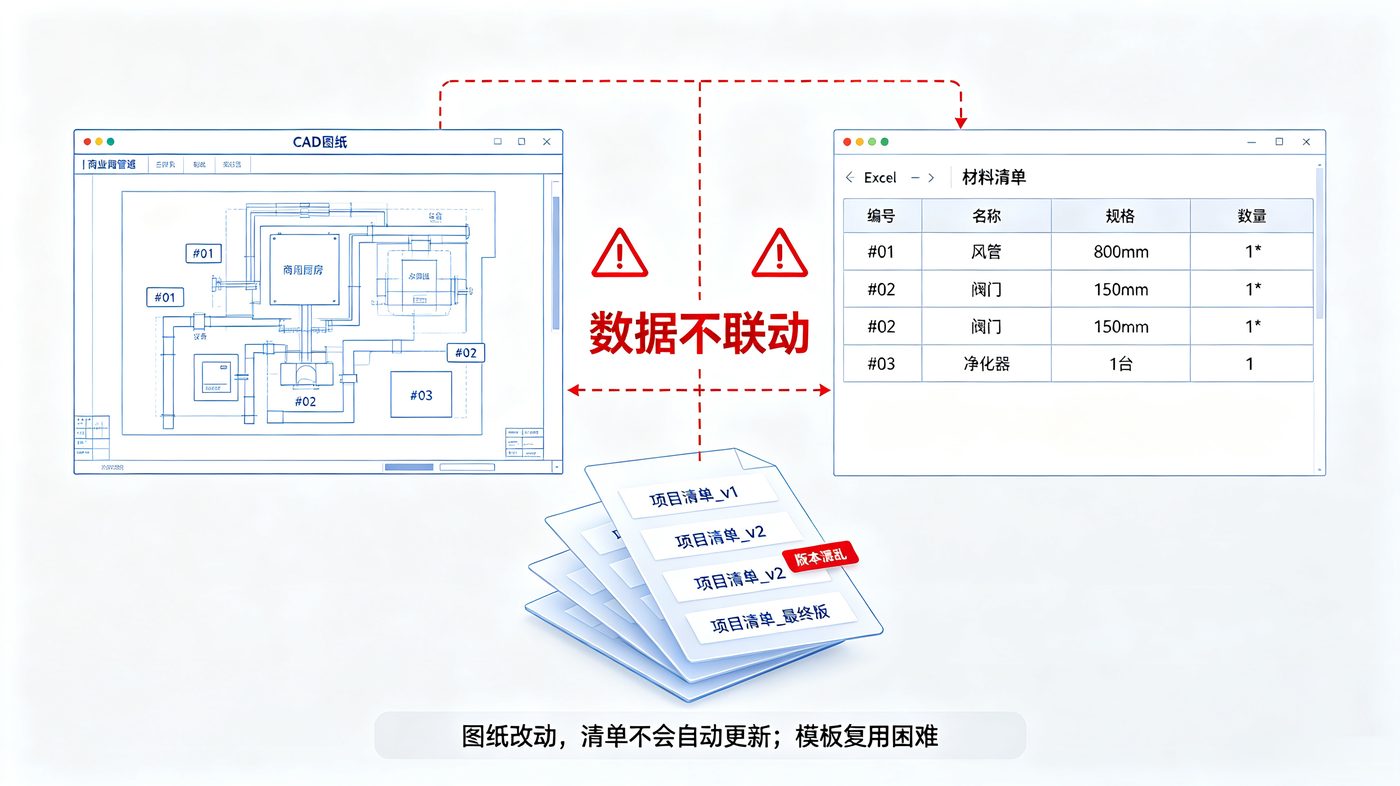

CAD 图纸与 Excel 清单相互独立，图纸改动，清单不会自动同步，图纸改完必须人工二次更新清单，极易出现图纸与清单数据不一致。

2.5 图纸标准化难以统一，对设计师经验依赖高

不同设计师编号习惯、标注样式各不相同，有的使用文字，有的使用属性块，图纸出图效果参差不齐。

新手设计师容易漏标注管径、漏统计配件，导致清单缺项；人员交接后，接手人员核对编号与清单需要花费大量时间。

三、核心功能说明

以下五项功能均已集成在水纹商厨设计软件中，可直接在排烟、新风图纸上使用。

3.1 排烟、新风管道及设备自动编号

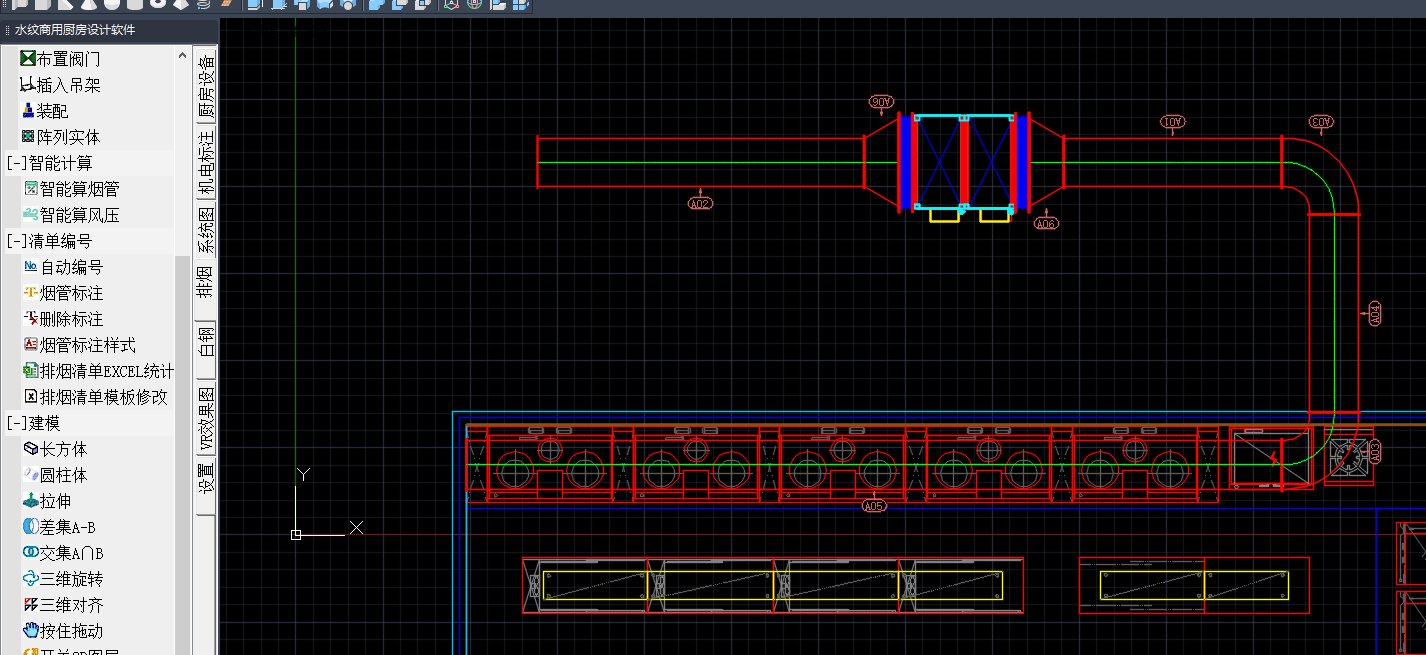

可对图纸内排烟管道、新风管道、风机、阀门、净化器等各类通风设备进行批量编号处理。工具自动生成规范构件编号，编号附着于对应管道与设备图元上，编号与构件一一对应，便于识图、统计工程量，支持局部重新编号，适配图纸后期修改调整。

3.2 管道尺寸标注，多套标注样式切换

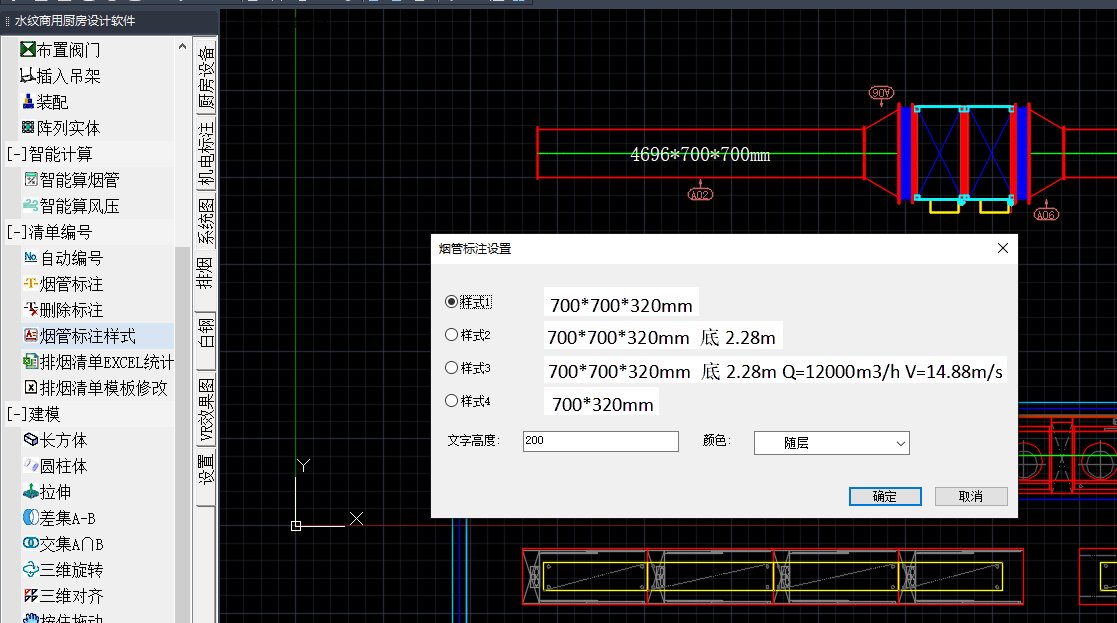

支持对排烟、新风管道自动完成尺寸标注，内置多套标注样式，可根据项目图纸要求手动切换选用不同标注样式，满足不同绘图习惯与图纸出图要求；标注自动对齐管道，无需手动摆放标注位置，保证图纸标注整齐美观。

3.3 管道标注一键删除

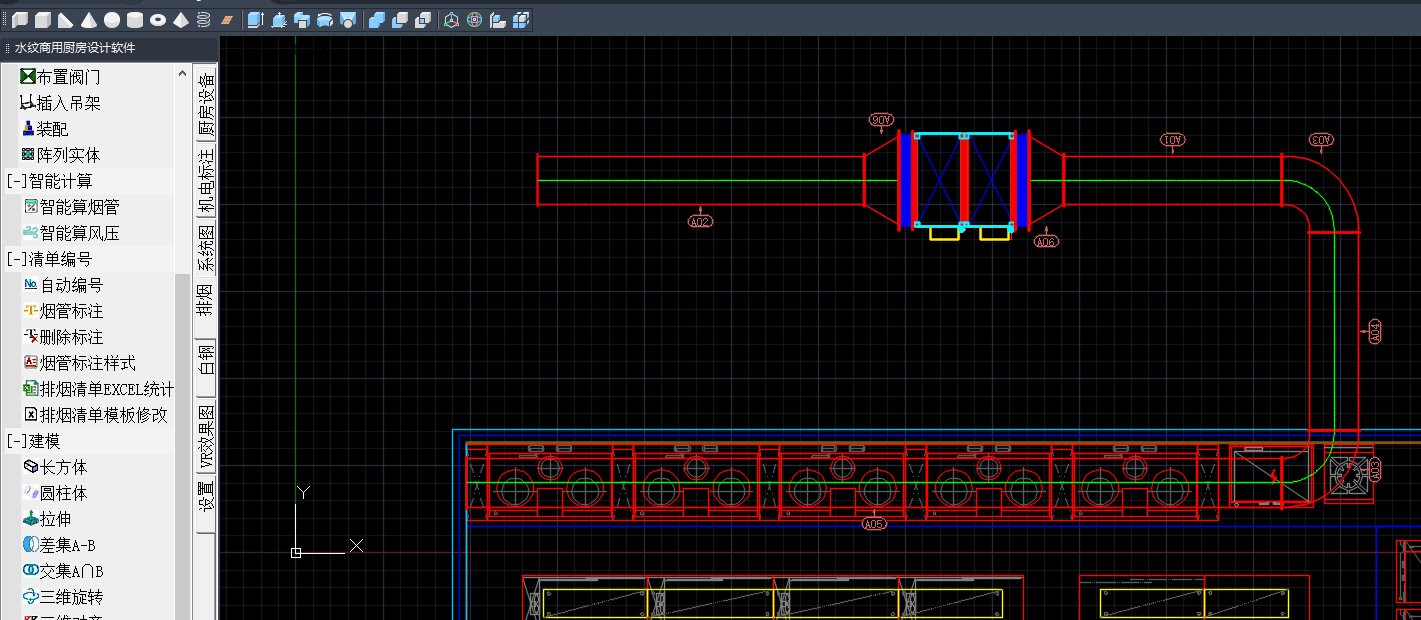

提供一键清除管道标注功能，可快速删除图纸上管道、设备的编号以及尺寸标注，无需手动逐个选中删除。当图纸方案改动、需要重新编号标注时，一键清理旧标注，避免图纸标注杂乱，方便重新生成全新编号与标注。

3.4 导出 Excel 排烟报价清单

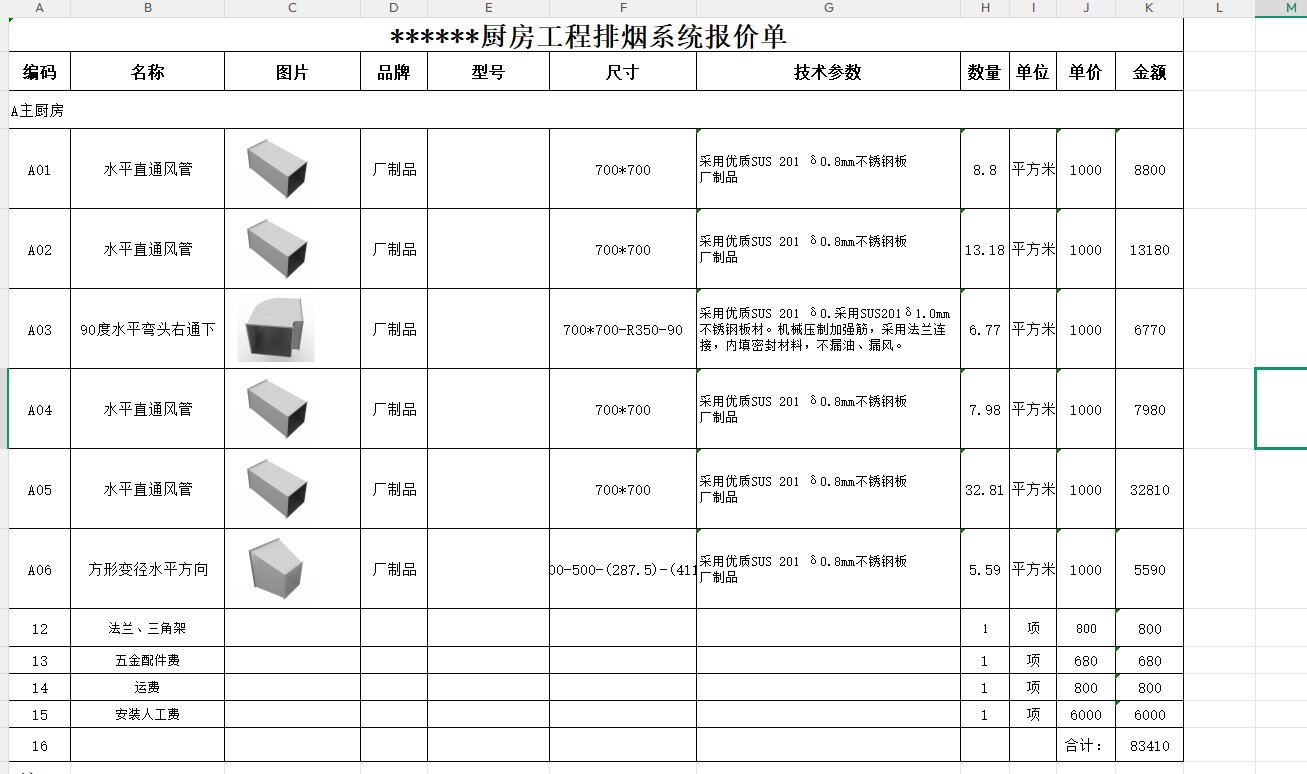

图纸完成编号标注之后，工具读取图纸中管道、各类排烟设备的图元属性信息，自动统计规格、数量、长度等工程量数据，直接生成 Excel 格式排烟报价清单。图纸数据直接映射到清单，减少人工统计抄录带来的数据错误。

3.5 清单模板永久自定义修改

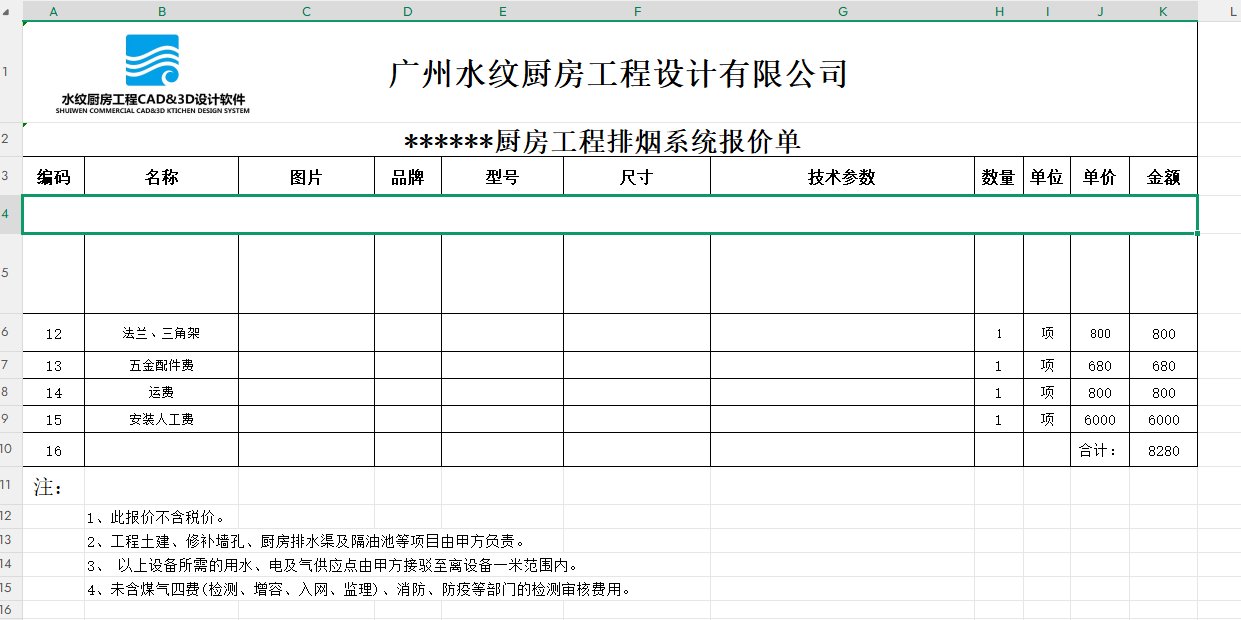

排烟清单支持模板自定义，用户可以根据自身公司报价格式、项目需求修改 Excel 清单模板，修改后的模板永久保存生效。后续导出清单直接读取自定义模板，无需每次导出后重复调整表格格式，适配企业个性化报价输出需求。

四、功能优势

▪ 图号联动：图纸管道设备编号与清单数据一一对应，减少漏项、错项问题；

▪ 标注灵活：多套标注样式自由切换，一键批量删除标注，适配图纸反复修改场景；

▪ 算量高效：图纸自动提取工程量，直接输出报价清单，省去人工统计算量工作；

▪ 模板可定制：清单模板支持永久修改，适配企业自有报价表格格式；

这四项优势最终都落在同一件事上：把商厨排烟系统设计里最容易被手工环节拖住的部分交给软件完成。对以商用厨房设计为主业的团队来说，水纹商厨设计软件的每一次迭代，都是围绕"少重复劳动、少出错"展开的——这一次解决的是编号、标注、算量与清单输出，后续仍会围绕商用厨房设计的实际工作流继续打磨。

关于水纹商用厨房设计软件

水纹商厨CAD&3D设计软件是一款专为商用厨房设计开发的专业设计工具，涵盖厨房设备平面图布局、自动生成设备清单，机电点位图，厨房新风排烟图，电气、给排水系统图，3D效果图，视频动画等全流程设计功能。创新科技，服务商厨，让商厨签单更容易！未来，我们将继续深耕水纹商用厨房设计领域，推出更多创新功能，助力行业数字化升级。
