一、产品概述

水纹商厨CAD&3D设计软件推出的排烟系统智能绘图工具，是水纹商厨设计软件面向排烟、新风设计环节的高效辅助工具。软件内置标准化排烟、新风管道与设备图库，支持管道自定义参数绘制、管道快速连接、设备快速插入等功能，解决传统 CAD 手绘通风图纸计算繁琐、绘图效率低、管径匹配易出错、设备布置杂乱等痛点，大幅缩短商用厨房设计中排烟新风施工图的绘制周期。

对从事商厨排烟系统设计与厨房通风深化的设计师来说，这套工具把过去依赖人工查表、手工算量的重复工作，转化为软件内的自动计算与自动成图——而商用厨房设计中最耗时、最易出错的环节，恰恰集中在这里。

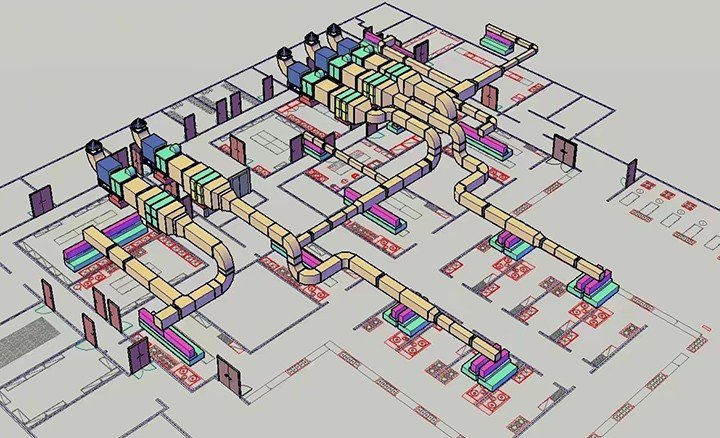

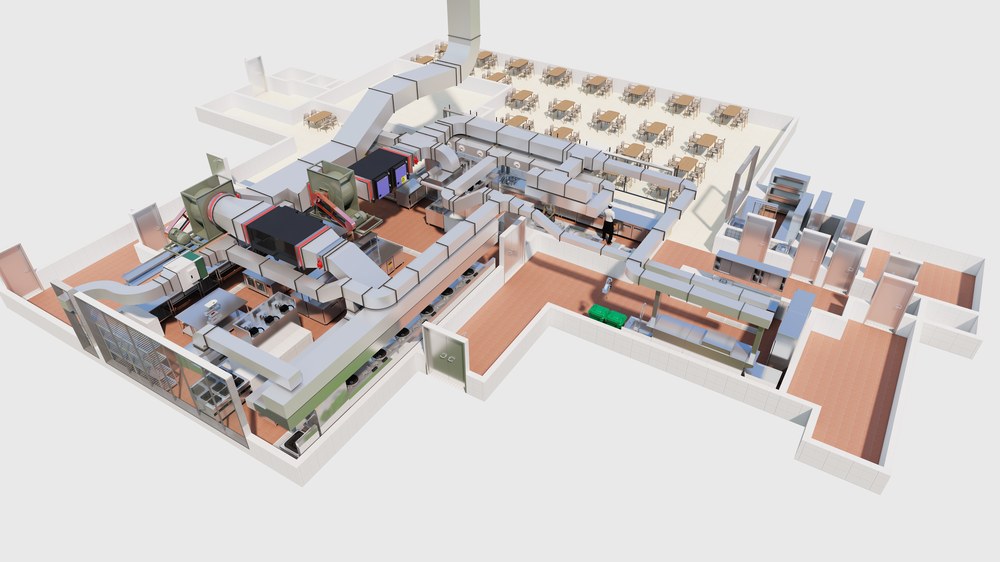

▲ 新风排烟效果图：二维图纸一键导入 3D 空间渲染，排烟、新风管道的走向与设备位置在方案阶段即可直观呈现

二、传统排烟图纸制作难题

一个商场里的餐饮店铺，吊顶拆开之后并不只有排烟管道：空调风管、消防喷淋管、给排水管、电缆桥架早已把这一层空间占去大半，排烟管道要在这些管线之间找路线，还要兼顾坡度、防火阀、检修口与末端风口的位置。图纸上画的每一根管子，现场都得真走得下去——这就是排烟图纸难做的根源。

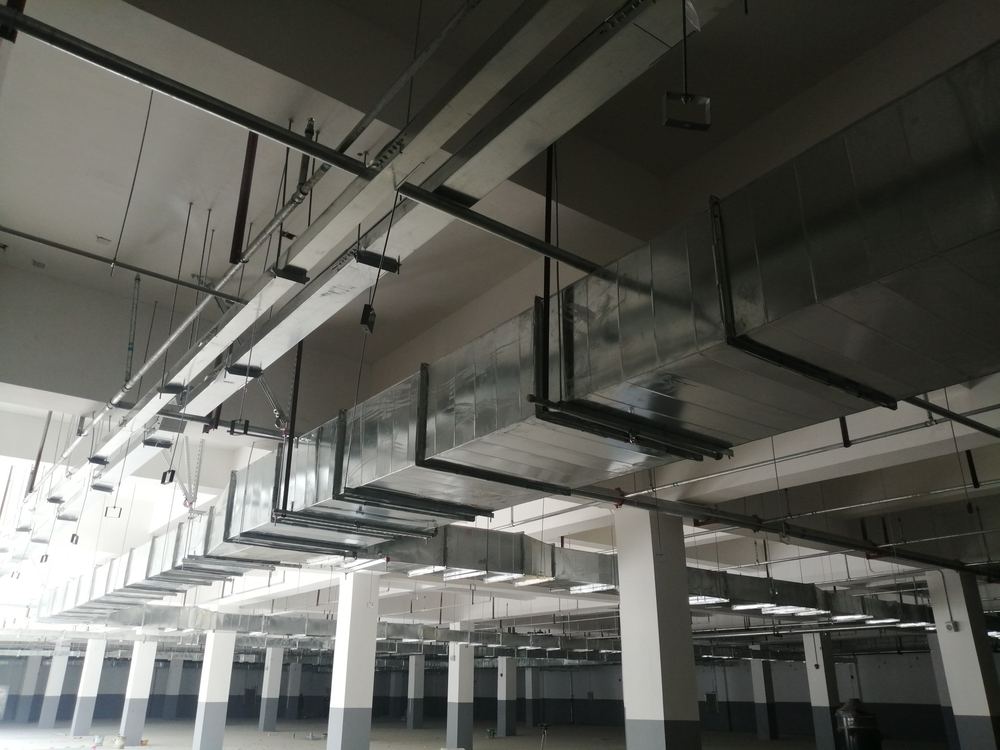

▲ 商业综合体吊顶内的真实现场：空调风管、给排水管、电缆桥架与消防管道挤在同一层空间，排烟管道要在其中找出可行路线

2.1 排烟风量、管径依靠人工计算，容易出现计算错误

排烟风量需要设计师查阅规范，手动使用计算器核算厨房各个区域排烟风量；

根据风量再手动查表、手工计算排烟管道管径，计算过程全部依靠人脑与计算器，容易出现算错风量、选错管径；一旦风量取值有误，后续排烟系统的管径、风机选型都会连带受影响。

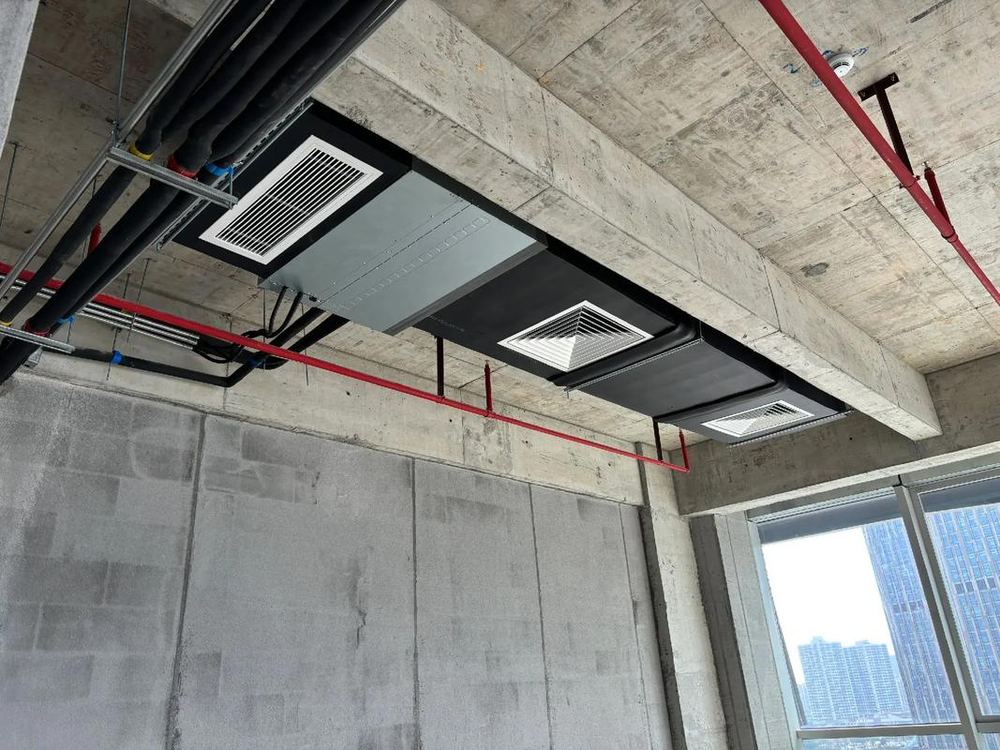

▲ 梁下的空调风管、消防喷淋管与电缆桥架：排烟管道的路线与管径一旦算错，现场几乎没有回旋余地

2.2 管道、设备绘制效率低，拼接操作繁琐

排烟、新风管道全部使用多段线、偏移、修剪命令手工绘制，管道拐弯、变径需要一步步手工调整；

风机、阀门、净化器等设备需要插入外部块，手动旋转、缩放对齐管道接口，接口位置经常错位，需要修剪线条；

管道之间连接需要手动修剪、延伸，大量重复修图操作，复杂排烟系统绘图耗时很长，这也是不少商用厨房设计团队最想压缩的深化环节。

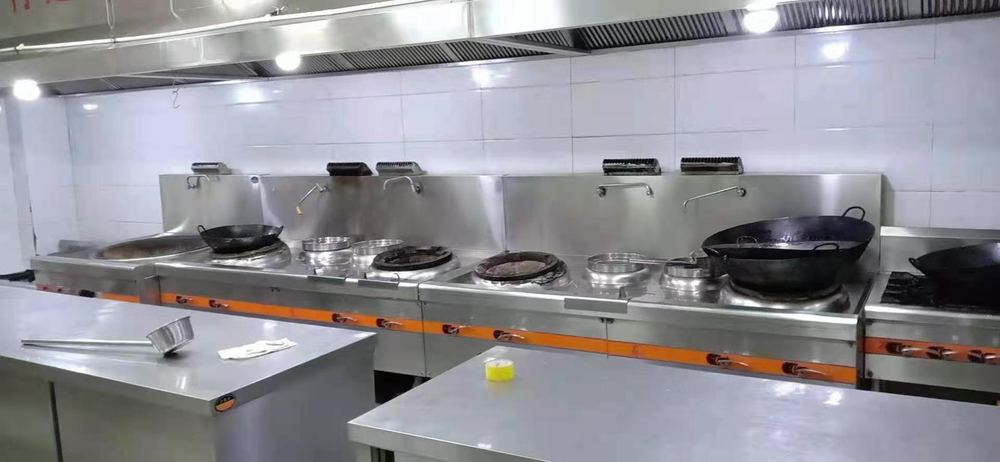

▲ 后厨的排烟罩：每一段管道、每一个设备都要逐一绘制并精确接管

2.3 二维图纸与立体模型相互独立，3D 效果图制作成本高

传统模式二维排烟平面图画完后，没有自带立体模型，如需输出 3D 效果图，需要重新建模；

二维修改管道走向、管径之后，三维模型需要全部手动同步更新，两套模型分开维护；

建模工作量大，很多项目直接放弃三维展示，无法直观向客户展示管道排布，不利于方案汇报以及管线碰撞检查——而这正是水纹商厨CAD&3D设计软件重点解决的问题。

2.4 修改调整成本高，连锁改动工作量巨大

厨房布局调整、设备移位后，排烟管道需要整体改动，管径、管段、设备位置全部手动调整；

管道改动之后，风量、管径、编号、尺寸标注都需要人工重新核对修改，一处改动，多处需要同步更新；

极易出现平面图改完，管径、标注、排烟设备位置没有同步更新，图纸内部前后矛盾，最终影响商用厨房设计的交付质量。

三、核心功能详情

3.1 排烟风量智能计算模块，管道口径自动匹配风量

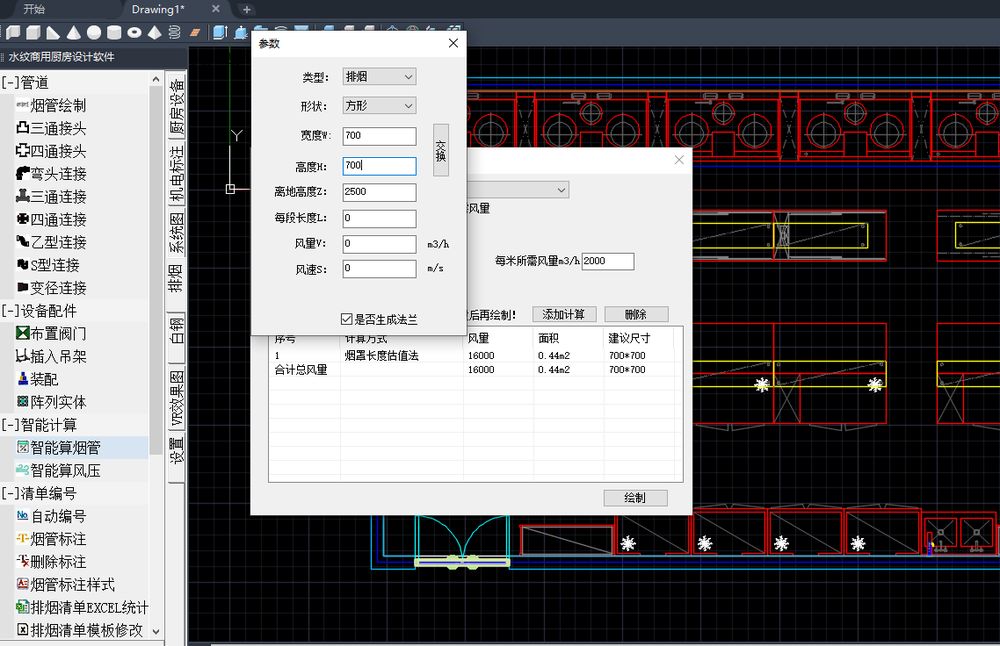

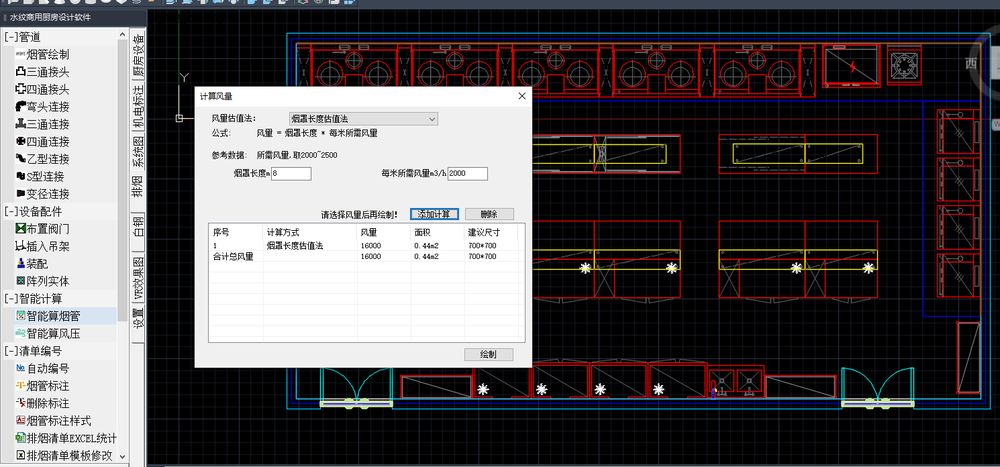

水纹商厨CAD&3D设计软件内置商用厨房排烟风量的标准算法，支持多种计算公式，可快速完成排烟风量核算。设计人员输入计算公式所需基础参数后，工具自动输出对应系统排烟风量数值，替代人工查表、手工计算，减少人为计算失误，计算结果可直接关联后续管径选型，实现计算-绘图数据联动。

3.2 自动排烟管径选型

依据计算得到的排烟风量，结合通风管道设计规范，水纹商厨排烟系统设计工具自动匹配推荐排烟管道管径尺寸。支持设计人员手动复核、修改管径参数，管道支持绘制后调整管道口径、长度参数，调整后管道图块同步变化。

3.3 排烟、新风管道快速绘制

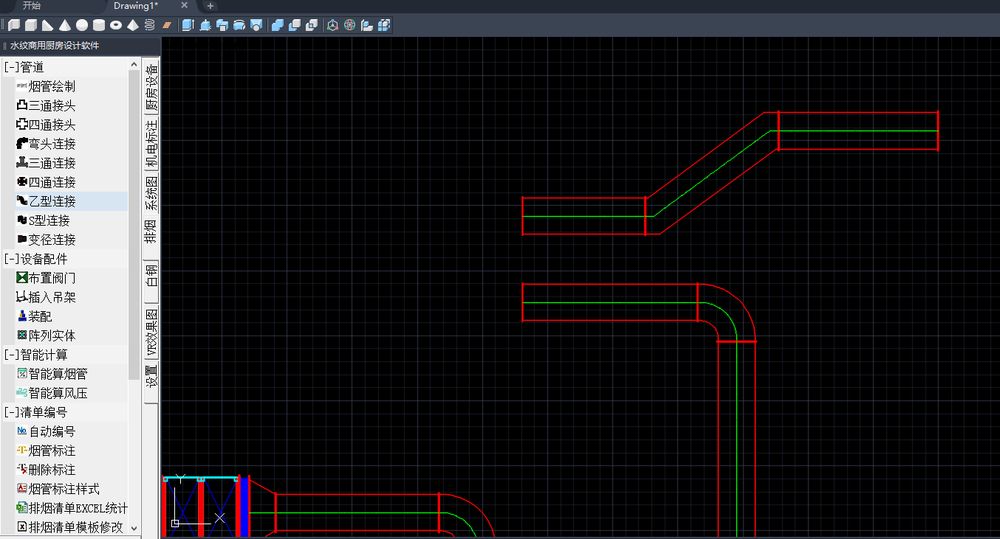

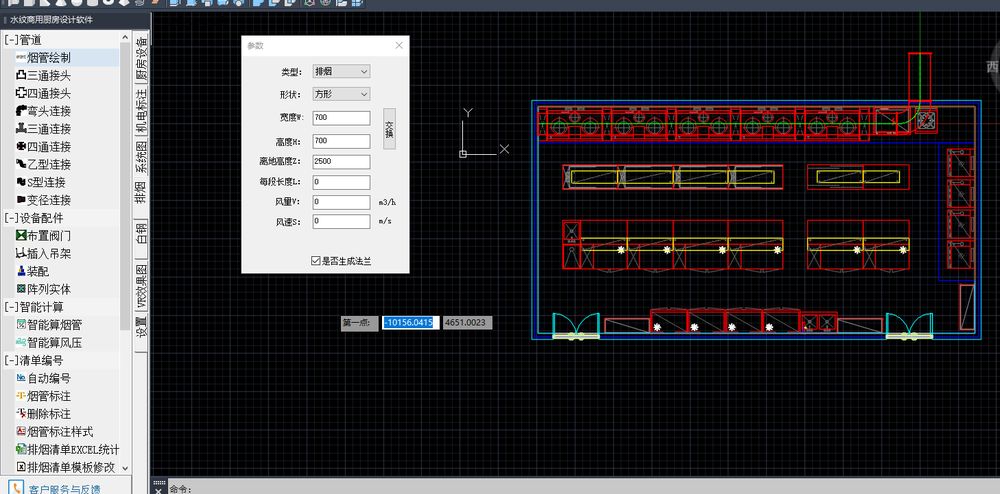

水纹商厨设计软件提供专用烟管绘制命令，一键快速绘制排烟管道、新风管道。绘制过程管道图层、线型自动处理，管道图元自带完整属性信息，区分排烟管、新风管类型，告别普通 CAD 线条手动绘制，大幅提升商用厨房设计中平面管线的绘制速度。

3.4 通风设备快速插入

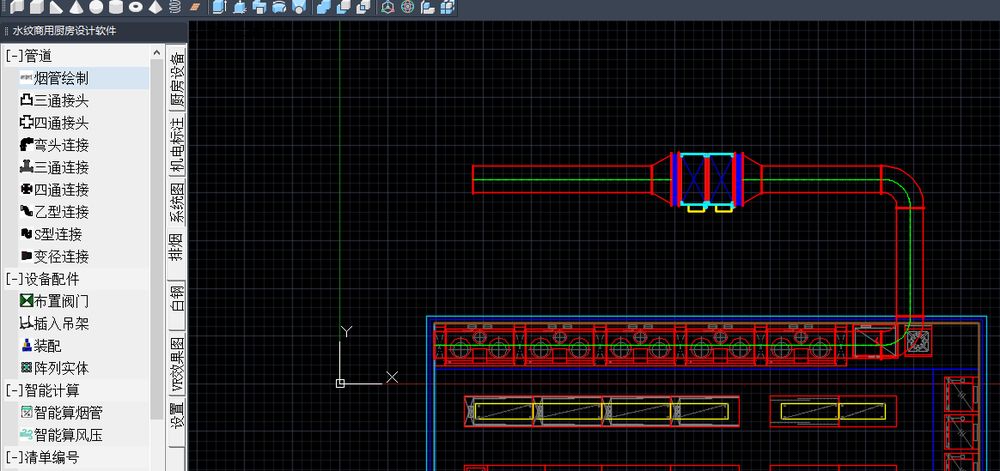

在已绘制完成的管道管段上，可快速插入各类通风系统设备，包含阀门、风机、净化器等常用设备构件。这些构件均取自水纹商厨CAD&3D设计软件内置的商用厨房设备图库，设备图块与管道智能适配，插入后自动对齐管道中心线，设备自带属性标签，图纸可直接显示设备名称类型，无需手动摆放图块、手动标注。

3.5 管道智能连接命令

水纹商厨设计软件配备专用管道连接命令，针对多段独立管道，执行连接命令即可完成管道对接，自动生成弯头、变径、三通等连接构件，处理管道对接、转角、变径场景，省去手动修剪、绘制管件的重复操作，保证管线连接逻辑合规，也让商厨排烟系统设计的成图更规范。

3.6 三维立体模型与 3D 效果图输出

所有绘制完成的排烟、新风管道以及插入的风机、阀门、净化器设备，均附带配套立体三维模型。支持在 CAD 内查看三维立体管道图，直观展示排烟新风管路空间排布，便于方案汇报、管线碰撞检查、现场交底使用。二维平面图纸绘制完成后，可一键导入 3D 空间，用于渲染效果图——这也是水纹商厨CAD&3D设计软件「二三维一体」的核心价值，让水纹商用厨房设计的汇报更直观。

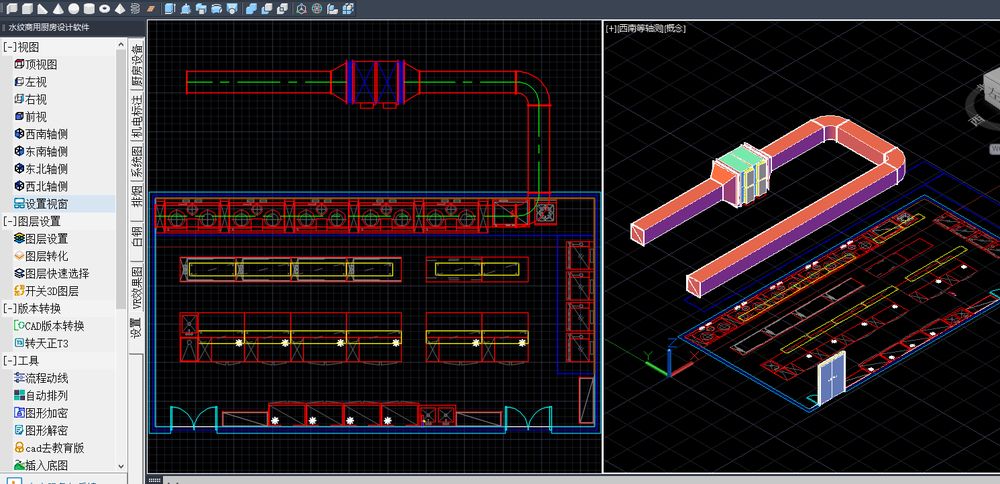

▲ 新风排烟三维图：平面绘制的排烟、新风管道同步生成立体模型，在三维空间中直观查看管路排布，用于碰撞检查与现场交底

四、产品核心优势

水纹排烟系统智能绘图工具承载水纹商厨CAD&3D设计软件的核心技术能力，为商用厨房设计带来五项优势：

▪ 高效省时：专用管道、设备、连接命令，替代手工风量公式计算、手绘管道、手动插入图块，大幅简化传统繁琐的手绘制作流程，有效缩短设计周期。

▪ 贴合工程实际：内置面向商用厨房排烟新风场景，构件覆盖现场常用阀门、风机、净化器等设备。

▪ 图纸规范性强：图层、图块、管件统一，输出图纸符合排烟通风工程绘图习惯。

▪ 二三维一体：平面施工图与三维模型同源，二维改图，三维同步更新，方便方案展示与管线校验。

▪ 简单易用：操作逻辑极简，无需复杂设置，管道绘制便捷，上手门槛低。

五、关于水纹商用厨房设计软件

水纹商厨CAD&3D设计软件是一款专为商用厨房设计开发的专业设计工具，涵盖厨房设备平面图布局、自动生成设备清单，机电点位图，厨房新风排烟图，电气、给排水系统图，3D效果图，视频动画等全流程设计功能。创新科技，服务商厨，让商厨签单更容易！未来，我们将继续深耕水纹商用厨房设计领域，推出更多创新功能，助力行业数字化升级。

如需试用软件可以后台留言！
