一、产品概述

水纹商用厨房CAD&3D设计软件电气系统图功能模块，面向机电深化、商用厨房、工装电气设计师研发，解决传统配电箱系统图制作、用电设备参数整理、配电元器件选型、三相负载调配等工作流程繁琐、人工计算量大、出错率高、修改麻烦等行业痛点。模块搭载完整电气选型参数库与内置运算公式，支持设备点位批量导出 Excel、外部 WPS 编辑后回传导入、元器件智能选配、设备快速并联、一键三相负载平衡、参数联动更新、配电箱配置历史存档等全套功能，有效缩减绘图制表工时，降低电气设计经验门槛，保障整套配电参数统一无误，适配各类商用场所、厨房设备、室内工装的配电深化设计。

二、传统电气设计工作痛点

▪ 设备参数录入效率低下
常规绘图方式需要设计师手动逐个录入设备名称、工作电压、额定功率、电缆规格、空开型号等信息；用电设备数量较多时，手动制表耗时久，人力成本偏高。

▪ 配电选型十分依赖设计师经验
电缆载流量、额定电流、空气开关规格选配需要充足的电气专业知识，新手设计师极易出现元器件选配不合理、负载核算出错等问题。

▪ 多设备接线、三相负载调平操作繁琐
多台用电设备并联接线需要手动逐一设置；三相供电配电箱需要人工反复挪动用电负载，调试三相平衡，调试过程耗时长。

▪ 参数改动需要全量手动更新数据
一旦设备功率发生变动，电流、线缆、空开、负载清单都需要人工重新计算修改，容易造成 Excel 台账、系统图纸参数不一致。

▪ 配电箱旧方案难以留存
每次修改配电清单之后过往配置容易丢失，方案迭代、参数对比、后期整改调整十分不便。

三、详细功能说明

3.1 Excel 批量导出·外部编辑·回传导入

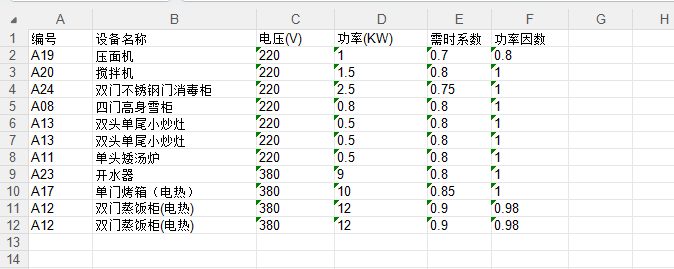

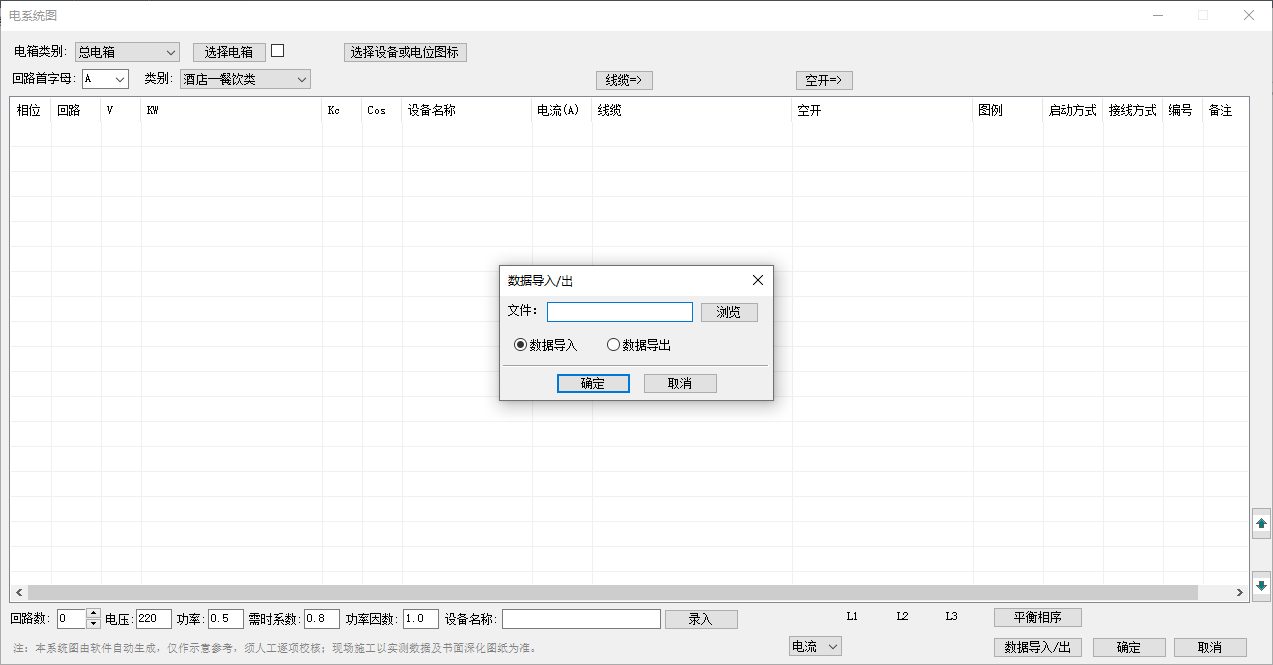

软件提供两种设备录入模式，可批量勾选用电设备、用电点位，一键导出参数表格至 WPS 进行编辑；设计师在表格内完成参数调整、新增设备之后，能够一键将表格数据导入回软件内，同时也支持单台设备手动添加，灵活适配大批量点位编辑和零星设备增补。

3.2 智能自动匹配配电元器件

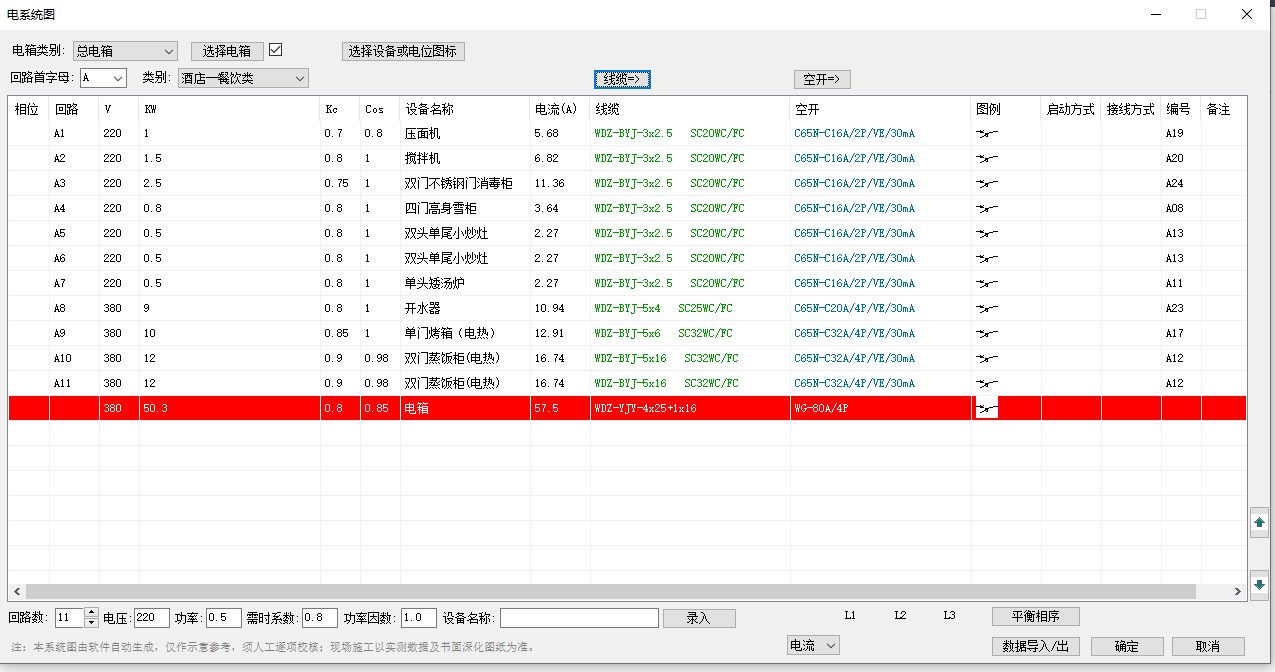

系统内置规范化配电参数库，读取设备预设点位、额定功率后自动计算工作电流，智能匹配适配规格的电缆、空气开关等配电配件。无需设计师熟记大量配电规范参数，弱化经验门槛，规避人为选型失误。

3.3 设备快速并联、一键完成三相相序平衡

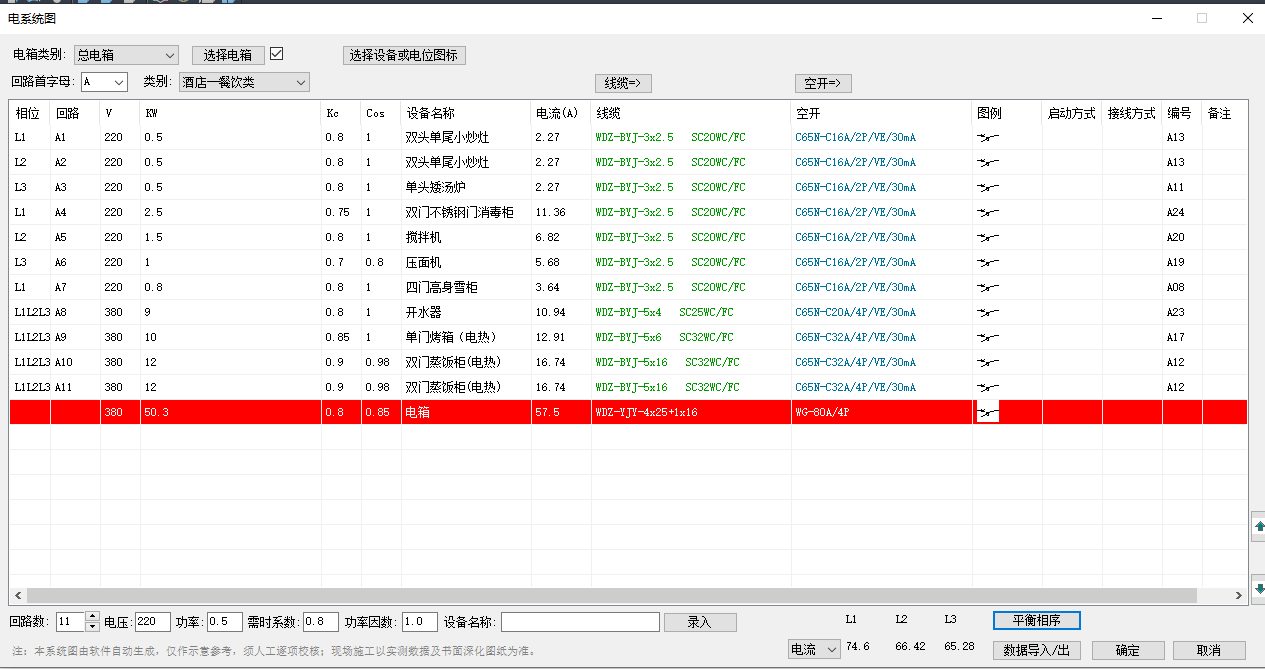

支持多选用电设备快速完成并联接线设置；全部负载排布结束之后，使用一键三相平衡功能，软件自动分配负载相序，省去人工反复调配三相负载。

3.4 参数联动运算，一键生成电气系统图

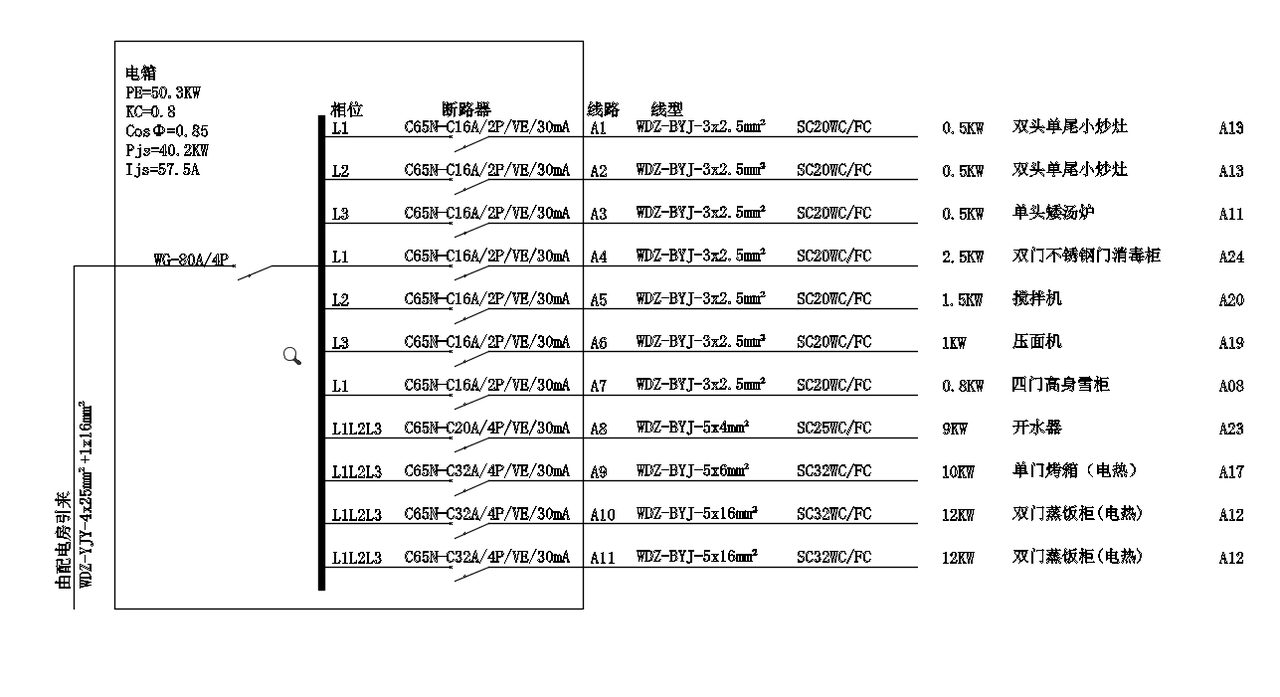

内置全套电气计算公式，当设备功率、电流数值被修改，对应的线缆规格、空开选型、负载参数将会自动联动更新。选定目标图纸后一键生成完整电系统图，图纸参数和设备清单实时同步，保障所有用电信息统一。

3.5 配电箱历史参数自动存档

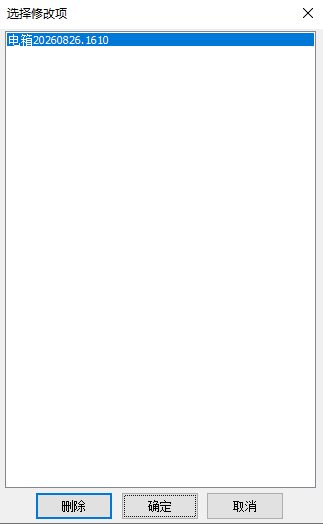

每一个独立配电箱自动保存每一轮编辑后的配置记录。后续进行配电方案优化、参数回退、多版本对比整改时，可调取历史配置，方便多次迭代调整配电方案。

四、软件核心优势

▪ 大幅提升工作效率
借助 Excel 导出导入实现批量编辑设备台账，省去手动录入；一键成图、一键三相平衡，压缩配电箱系统图整套制作时长。

▪ 降低电气设计门槛
内置专业配电知识库，自动完成电流计算、线缆和空开选型，缺少充足经验的设计人员也可以产出合规配电图纸。

▪ 参数实时联动同步
改动一项用电参数即可带动整套配电数据更新，杜绝表格、图纸两边参数不一致的问题。

▪ 方案可回溯，后期修改便捷
电箱配置自动留存历史版本，便于方案迭代、整改调试以及不同配电方案之间对照。
