设备信息标注功能说明

一、功能概述

水纹商用厨房CAD&3D设计软件CAD图纸标注工具，针对商用厨房、机电施工图等专业场景，提供功能间标注、设备编号标注、设备名称标注三大核心能力。软件可自动识别图纸分区与设备构件，一键完成标准化标注，彻底替代传统人工逐区测量、逐个编号、手动打字标注的繁琐操作，有效避免人工标注带来的编号遗漏、重号错乱、尺寸标注失误、样式不统一等问题，同时支持标注样式全自定义，兼顾绘图效率与图纸规范性。

二、核心功能详情

1. 功能间标注

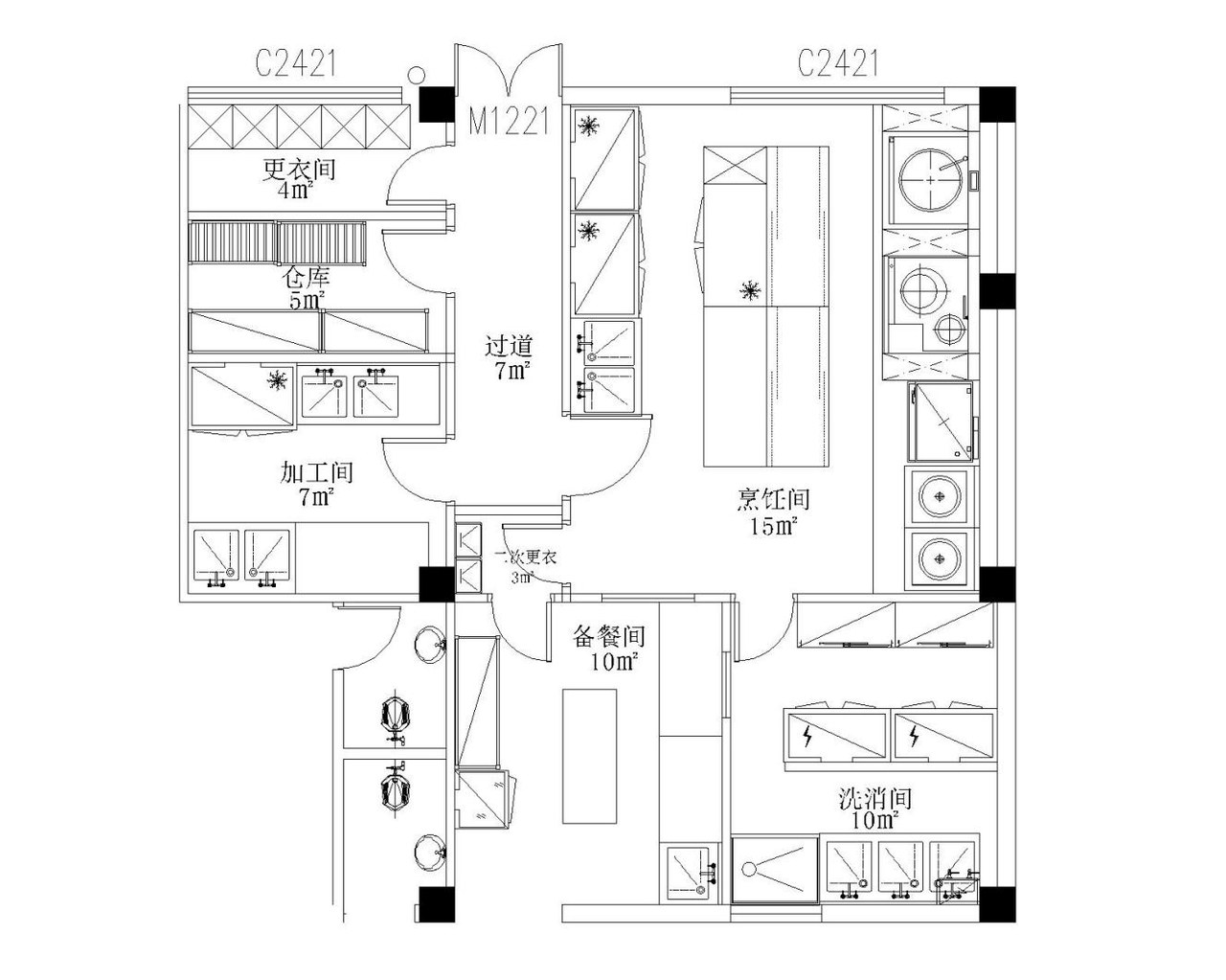

图1 功能间标注

根据图纸内的不同功能空间分区，完成功能间边界区分与面积核算，并生成标准化标注。

分区识别：区分食材收货区、初加工区、烹饪区、售卖区、消毒仓储区等各类功能空间，清晰划分场地区域边界，手动描边分区；

面积计算标注：测算各功能间的使用面积并同步生成标注，计算填写，面积数据与图纸尺寸对应、准确无误；

应用价值：让图纸分区逻辑一目了然，方便甲方快速理解场地规划方案，也便于设计人员核算区域利用率、核对设备布局合理性。

2. 编号标注

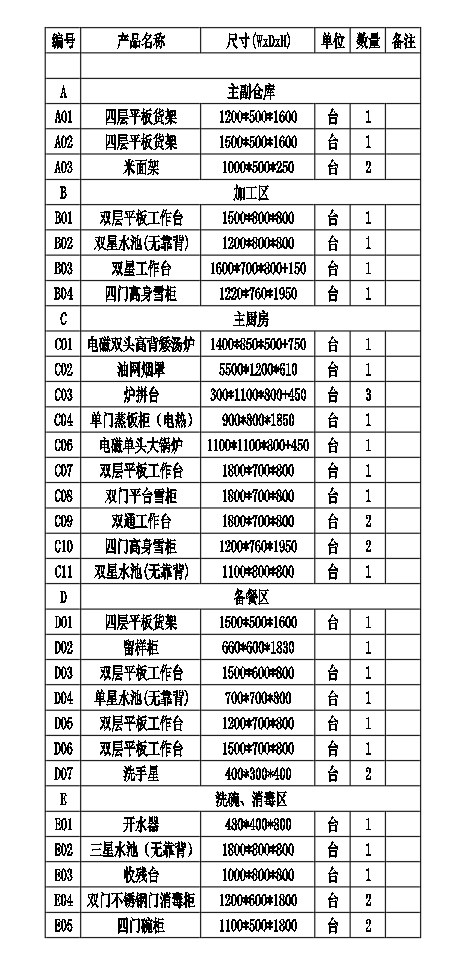

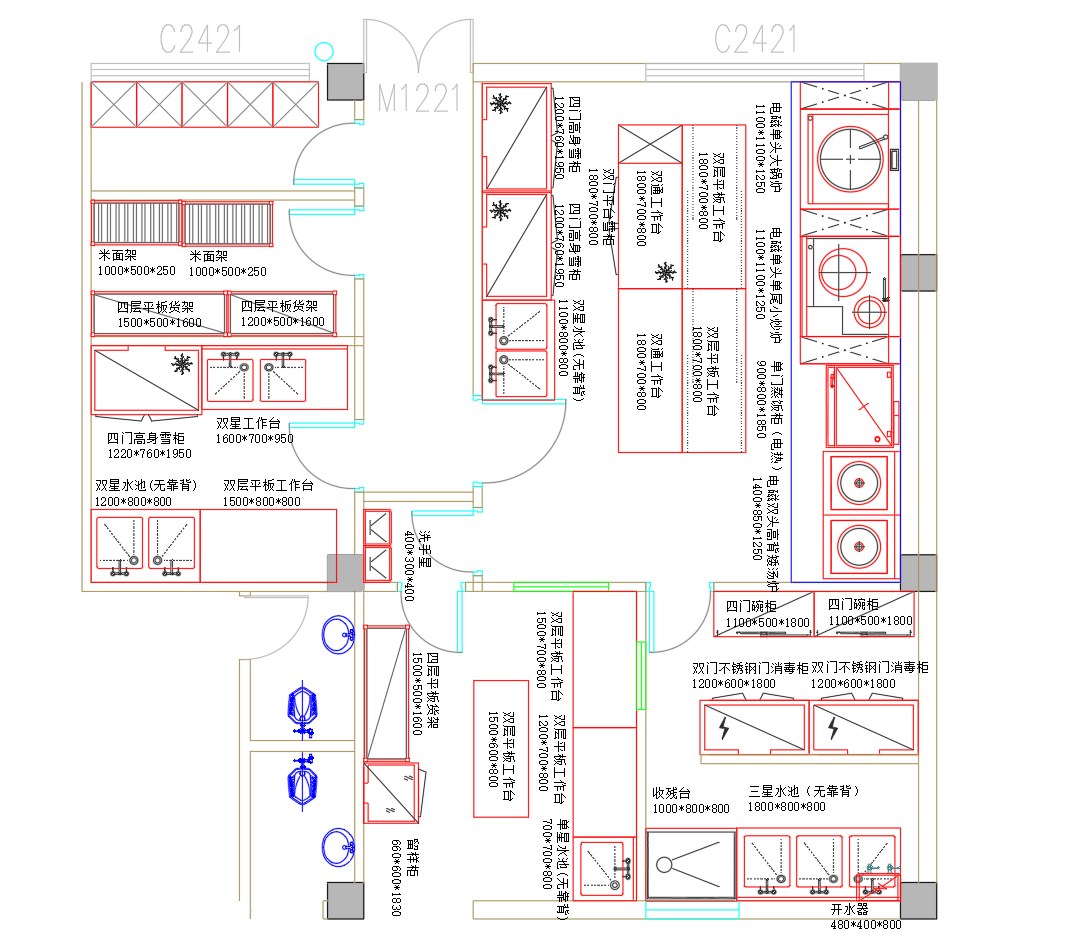

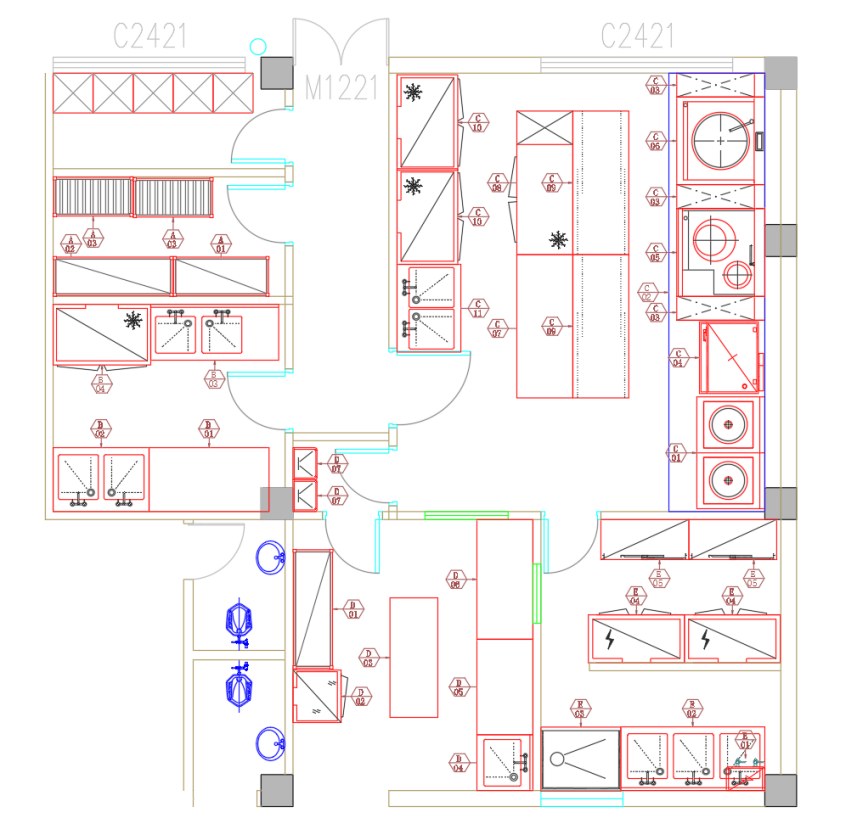

图2 编号标注	图3 设备CAD清单

针对图纸内的设备构件，软件支持按规则自动编号标注，实现同功能区、同规格设备统一编号，从根源解决手动编号的遗漏、错乱问题。

智能编号规则：按照"相同功能区间+相同设备品类+相同规格尺寸"的逻辑自动分配统一编号；系统自动校验设备尺寸参数，仅尺寸完全一致的设备归为同一编号，确保编号严谨、对应准确；

错误自动规避：替代人工逐个编号的操作模式，避免出现编号重复、跳号漏编、跨区编号混乱等常见人工失误，保证编号逻辑统一、可追溯；

样式全自定义：支持自由调整编号的字体大小、编号框形状、引线样式与标注颜色，可匹配不同图面风格、不同图纸比例的出图要求，保持全图标注规范统一。

3. 名称标注

图4 设备名称标注

若无需使用编号体系，可切换为设备名称标注模式，灵活适配方案图、初步设计图等不同阶段的出图需求。

多种标注组合：支持纯设备名称标注、"名称+规格尺寸"组合标注等多种形式，可根据图纸用途、图面密度自由切换；

样式自主配置：标注字体、字号、对齐方式均可自由调整，满足不同图纸比例、不同出图标准的排版需求；

应用价值：无需手动逐台输入设备名称与尺寸，一键批量生成标注，大幅减少绘图中的重复文字录入工作，同时保证全图标注字体、格式统一，避免手写体差异、字号不一等不规范问题。

三、功能核心优势

全自动生成，大幅降低人工工作量：所有标注均由软件自动识别、一键生成，无需人工逐个测量、逐个录入、逐个调整，彻底省去重复繁琐的标注操作，显著提升绘图效率。

规则化输出，杜绝人为错漏：编号逻辑、尺寸校验、分区识别均由系统按统一规则执行，从根源避免人工标注的编号错乱、漏标错标、尺寸写错等问题，保障图纸准确性。

样式高度自定义，适配多元场景：标注的字体、大小、形状、引线、颜色均可自主配置，既可满足企业标准化出图规范，也可适配不同甲方、不同图纸阶段的个性化表达需求。

全场景覆盖，满足全流程出图：从方案阶段的功能间面积标注、设备名称标注，到施工图阶段的设备编号标注，一套工具覆盖设计全流程，保证不同阶段图纸标注规范统一。
