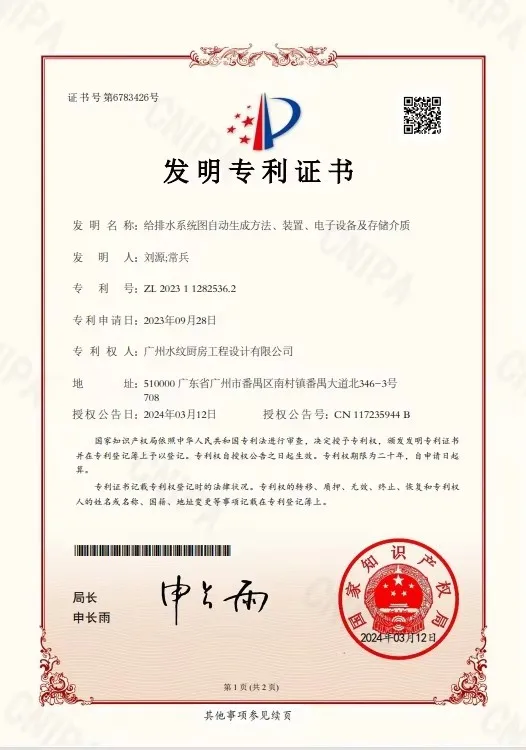

水纹商厨CAD&3D设计软件重磅发布：自动生成给排水系统图新功能上线，获国家发明专利

 近日，水纹商厨CAD&3D设计软件迎来重要功能升级——给排水系统图自动生成功能正式上线。作为水纹商   厨设计软件的新功能之一，该功能可基于厨房设备平面图和给排水点位图，一键自动生成完整的给排水系统轴   测图，大幅提升设计效率，帮助厨具公司在项目竞标中脱颖而出。值得一提的是，该功能已获得国家发明专   利，标志着水纹商用厨房设计在自动化、智能化方向上的又一技术突破。

行业痛点：系统图深化，谁来做？

在传统的水纹商用厨房设计流程中，厨具公司通常只向甲方提供厨房设备平面图和机电点位图。给排水系统图这类深化图纸，往往被认为是装修公司或建筑设计院的工作范畴。

然而，现实情况是：

• 厨具公司最懂后厨——强电弱电、排水管道走向、热水管道布局，厨具公司在设计阶段就已了然于胸；
• 沟通成本高——把系统图环节单独外包给装修公司，意味着多一次对接、多一轮沟通，效率低下；
• 后厨装修并不复杂——相比整体建筑装修，后厨装修相对简单，专门找装修公司做系统图往往大材小用。

随着市场需求的变化，越来越多的甲方开始要求厨具公司直接提供深化的给排水和电气系统图。拿到完整图纸，甲方可以迅速核算施工成本，甚至直接找施工队完成后厨装修，省去中间环节。而水纹商厨设计软件的自动生成系统图功能，正是为了满足这一市场需求而生。

功能亮点：一键生成，四大系统全覆盖

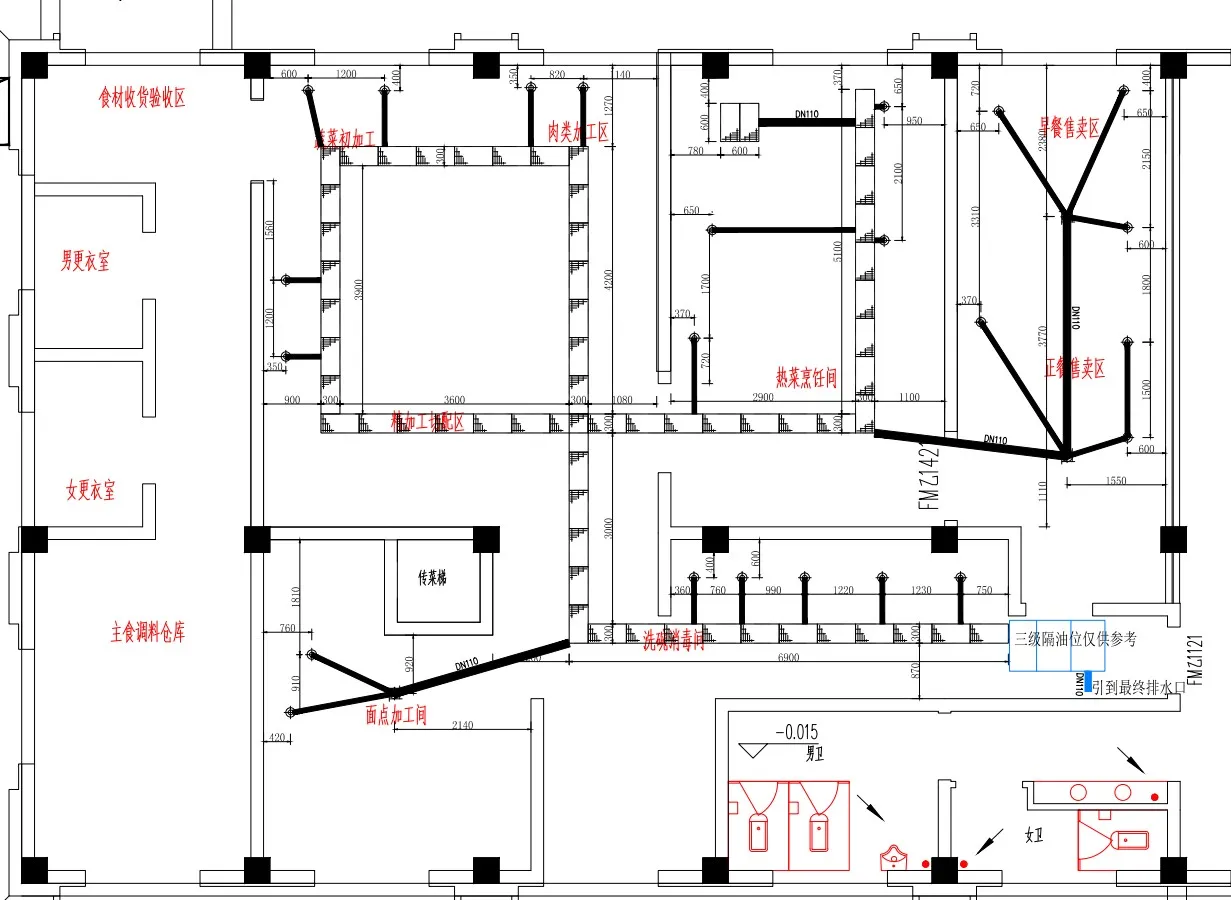

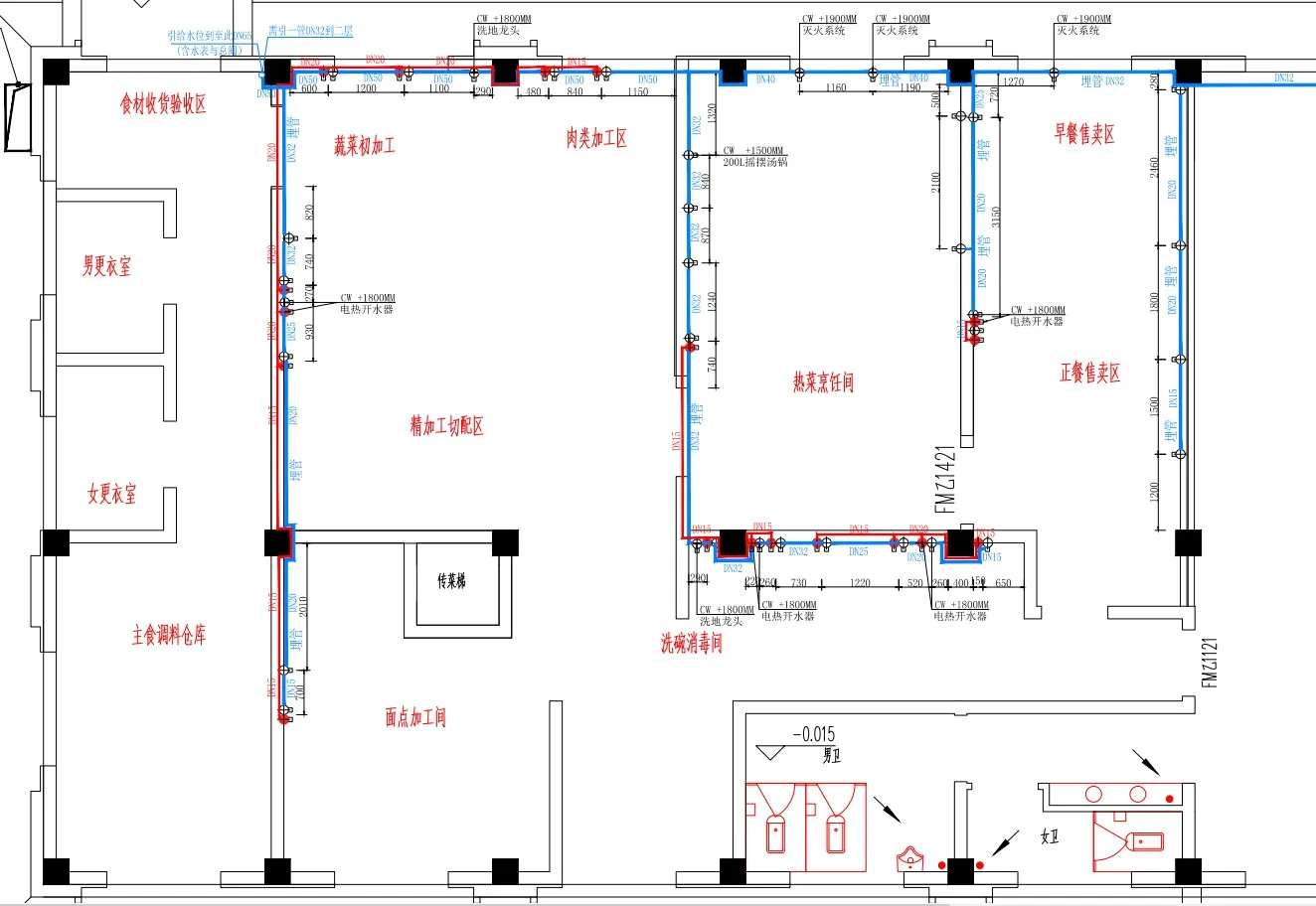

水纹商厨CAD&3D设计软件的给排水系统图自动生成功能，彻底改变了手工绘制系统图的传统方式。设计师只需完成厨房设备平面布局和给排水点位设计，软件即可自动完成后续的系统图生成工作。

🔹 多系统自动生成

水纹商厨设计软件支持根据点位信息自动生成以下系统图：

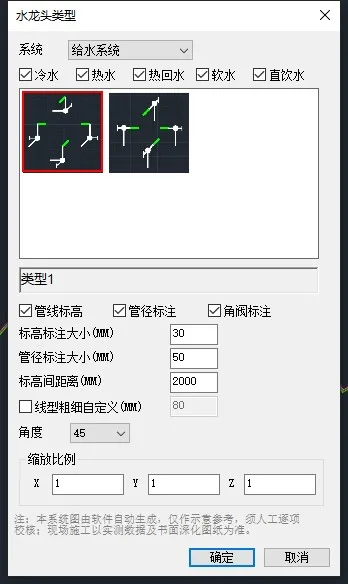

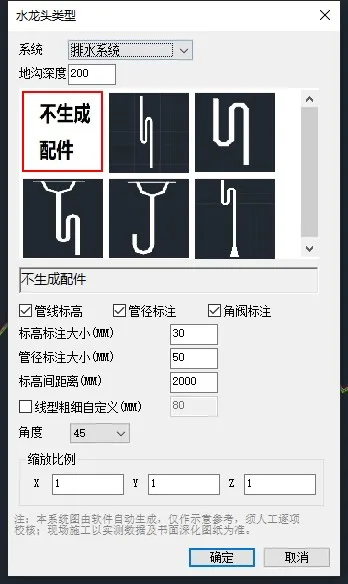

在点位设计阶段，设计师可根据设备用水与排水需求，灵活配置给水、排水等各系统的水龙头类型，系统将自动记录点位信息，作为后续系统图生成的数据基础。

🔹 灵活选择敷设方式

设计师只需确定供水管网入厨房的入口位置，即可根据项目实际情况选择管道敷设方式：

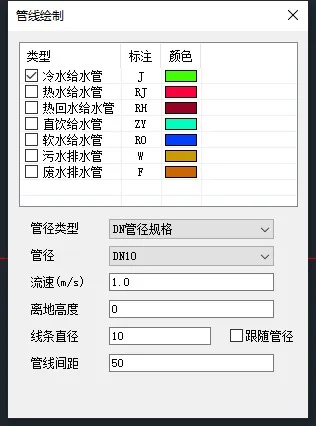

在管线绘制时，设计师可统一设置管道类型、管径规格、流速、离地高度等参数，软件按参数自动完成管线绘制与标注。

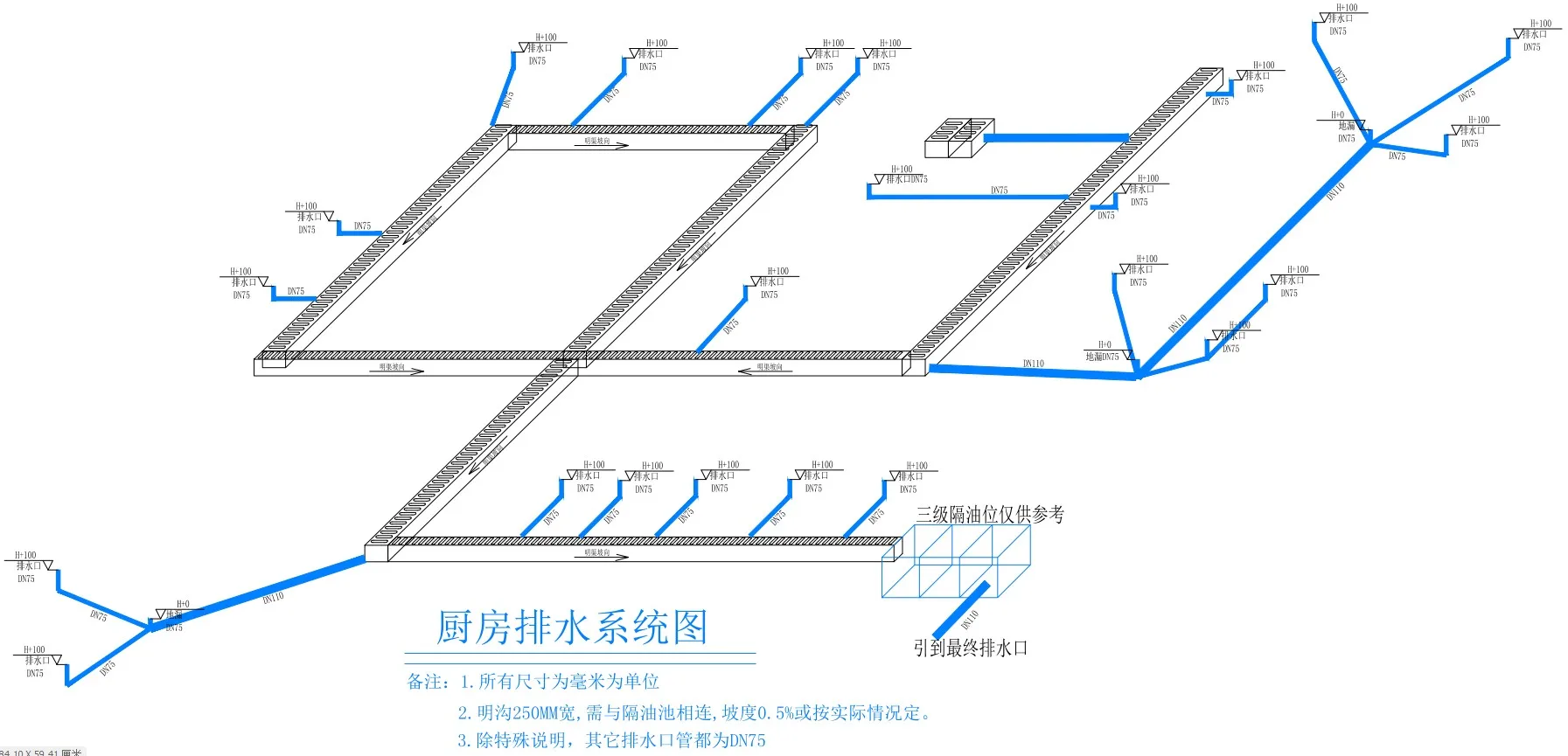

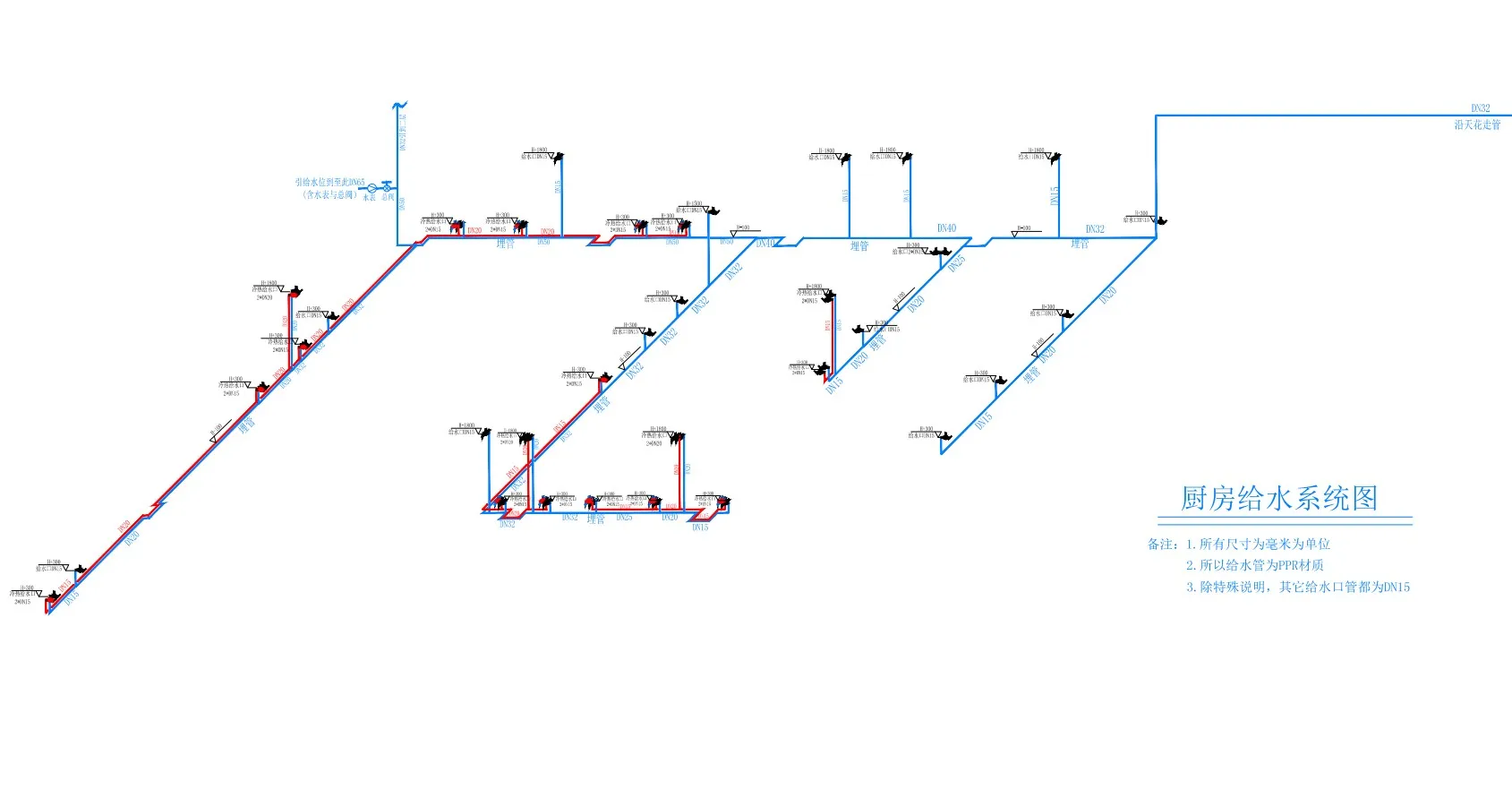

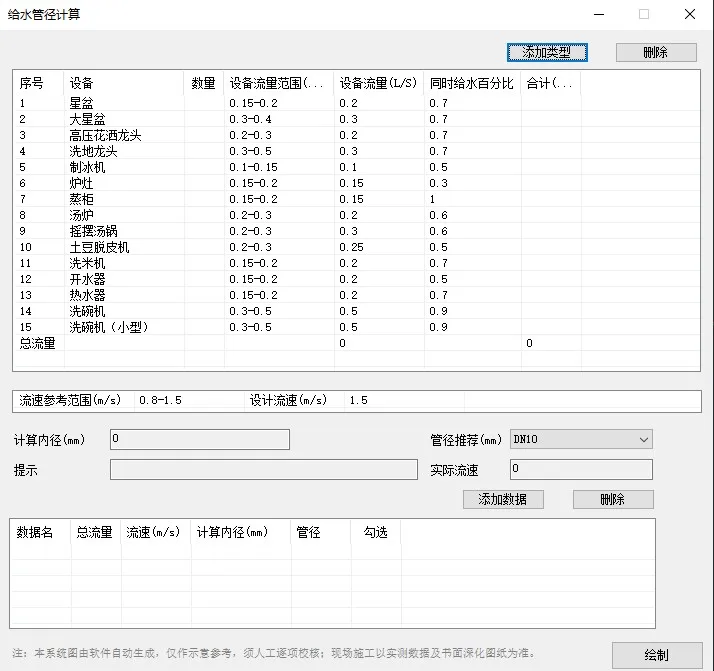

软件会自动计算管道走向、管径大小，生成标准的轴测系统图，完全无需手工绘制管道走向。这也是水纹商厨CAD&3D设计软件区别于其他设计工具的核心优势之一。

核心价值：效率提升，竞争力增强

关于水纹商用厨房设计软件

水纹商厨CAD&3D设计软件是一款专为水纹商用厨房设计打造的专业设计工具，涵盖设备布局、点位设计、系统图生成、3D效果图和VR全景图等全流程设计功能。从设备布局到点位设计，再到系统图自动生成，水纹商厨设计软件正在不断打通设计全流程，让厨具公司能够更高效、更专业地服务客户。

未来，我们将继续深耕水纹商用厨房设计领域，推出更多创新功能，助力行业数字化升级。
